分析图元的局部坐标系方向

了解如何控制分析构件和面板的局部坐标系的方向。

要反转分析构件 X 轴的方向，请执行以下操作：

1. 选择一个或多个分析构件。
   注： 可以逐个选择构件，也可以进行多个选择。如果选择多个平行构件，则该工具将先对齐 X 轴方向，然后可以同时更改所有构件的方向。
2. 依次单击“修改|分析构件”“对齐 X 轴”面板 （翻转 X 轴）。
3. X 轴的方向即会定向为指向分析构件的另一端。

• - 同时对齐多个分析构件的 X 轴方向。
• - 同时更改多个分析构件的 X 轴方向。

要对齐分析面板的 Z 轴，请执行以下操作：

1. 选择一个或多个分析面板。
   注： 可以逐个选择面板，也可以进行多个选择。如果选择多个平行面板，则该工具将先对齐 Z 轴方向，然后可以同时更改所有构件的方向。
2. 依次单击“修改|分析面板”“局部坐标系”面板 （翻转 Z 轴）。
3. Z 轴的方向即会定向为指向上方或下方，与初始方向相反。

要对齐分析面板的 X 轴，请执行以下操作：

1. 选择一个或多个分析面板。
   注： 可以逐个选择面板，也可以进行多个选择。
2. 依次单击“修改|分析面板”“局部坐标系”面板 （对齐 X 轴）。
3. 使用参照线对齐 X 轴方向 ()。
4. X 轴的方向根据选定参照线（分析构件或分析面板边缘）进行定向。

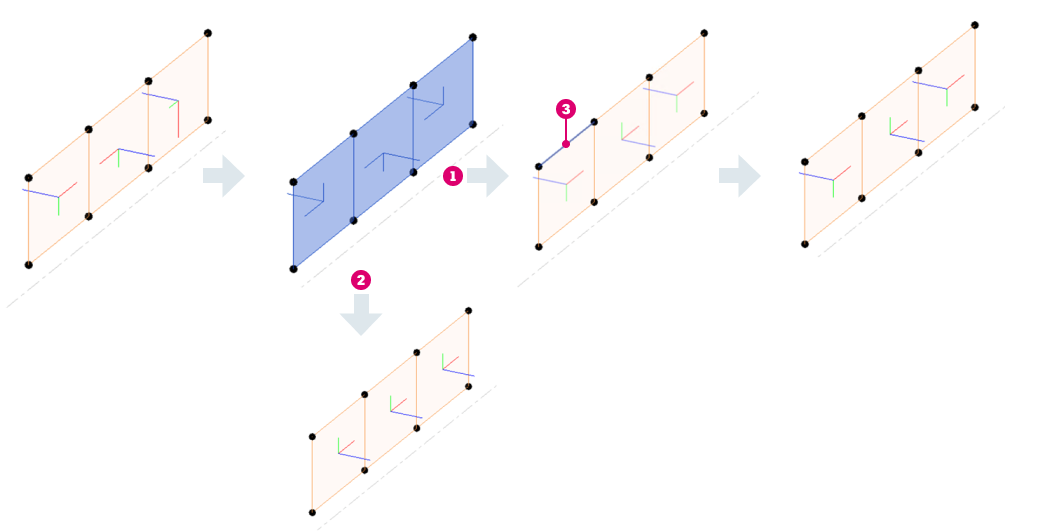

• - 同时对齐多个分析面板的 X 轴方向。
• - 同时对齐多个分析面板的 Z 轴方向。
• - 参照线。
