将钢图元和钢结构连接构件的单个零件标记和部件标记从 Advance Steel 传输和同步到 Revit。
在 Revit 中，对于同步自 Advance Steel 的以下类别的图元，它们显示为只读参数：结构框架、结构柱、板和轮廓。
使用更新的 SMLX 文件进行同步时，请检查“同步”对话框中的“更改”列，以查看零件标记和部件标记是否不同。
使 Revit 中的零件标记和部件标记无效
在 Revit 中，对钢图元进行更改将使为这些图元同步的零件标记和部件标记无效。确保再次同步以使标记有效。
在 Revit 中，某些使标记无效的更改示例包括移动或删除钢图元、修改现有连接或添加新连接。
在 Revit 中，无效的标记会将值显示为“已修改”。可以使用过滤器、明细表或标记检查这些标记是否是最新的。
以下是一些对钢图元所做的更改使标记失效的情况。通过对“单个零件标记”和“部件标记”参数的“已修改”值使用过滤器，图元会以红色显示。
- 更改图元长度
时，柱以及直接连接的图元和连接的标记会无效：

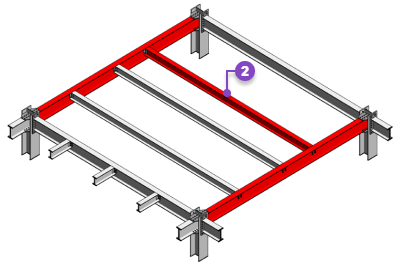

- 移动梁
时，已移动的梁、直接连接的梁以及间接连接的构件的标记会无效：
- 从“钢”选项卡
应用修改器（例如，轮廓剪切）或将新的钢连接添加到图元时：

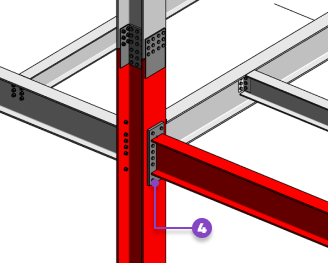

- 更改连接类型或编辑连接属性（如更改板厚度
）时，连接构件和已连接图元的标记会无效：
