在选定的钢筋位置或相交线参照处拆分一个或多个钢筋集。
您可以选择约束生成的集，也可以选择拆分接头链中的一个或所有集。
- “修改 | 结构钢筋”
“拼接”面板
（拼接）下拉列表
（拆分钢筋集）。
- “修改 | 拼接钢筋”“模式”面板 （拆分钢筋集）。
或
注： 拆分仅适用于形状驱动的钢筋集。区域钢筋、路径钢筋和自由形式钢筋当前不受支持。

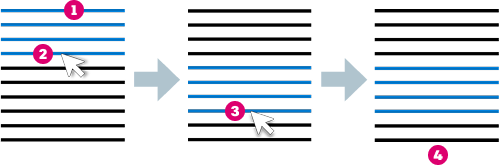

拾取钢筋
通过选择钢筋拆分一个集。
- 选择一个或多个钢筋集。这些将是可以拆分的集。
- 在“修改 | 结构钢筋”“拼接”面板中，单击 （拼接）下拉列表，然后选择 （拆分钢筋集）。或者，单击“拼接”命令，然后将模式切换到“拆分集”。
- 在“修改 | 拆分集”下，单击
（拾取栏）。
- 将光标悬停在条形上以查看结果集的亮显。从集中的第一个条形
到您悬停在其上的条形高亮显示。单击该栏以拆分
。
- 继续选择初始集或拆分
集中的钢筋。
- 拆分的钢筋集将显示为预览。单击
（完成）
接受拆分集，或单击
（取消）放弃选择并存在拆分的钢筋集工具。

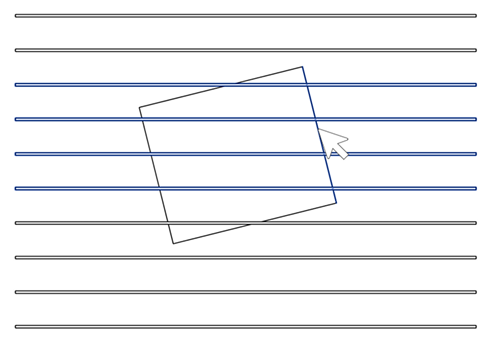

还可以拾取线参照以拆分一个或多个集。
- 使用相同的拾取栏模式，将光标悬停在直线参照上以查看拆分集的亮显。
- 选择要拆分的线。一个线参照最多可以拆分一个集 2 次。
- 拆分的集将显示为预览。单击 （完成）(4) 以接受拆分集，或单击 （取消）以放弃选择并存在拆分的钢筋集工具。
约束集
通过在“修改 | 拆分集”“选项”面板中登录
（约束集），可以自动约束从拆分生成的集。在钢筋平面和集的平面外范围之间创建约束，以便它们在拆分后一起移动。

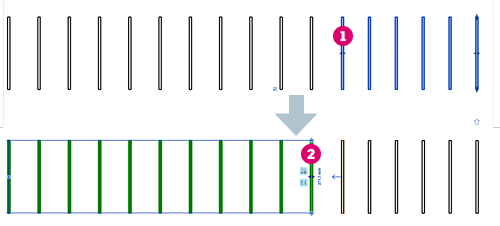

下面是一个集拆分 和编辑约束的示例，其中显示了第二个集的钢筋平面和第一个集 的平面外纵柄之间的双向约束。
拆分所有集
启用“修改 | 拆分”的“选项”面板中的
（拆分所有集）开关以拆分拼接链中的所有集。如果禁用此选项，则仅拆分一个集，并且该集与链中相邻集之间的拼接连接将被丢弃。

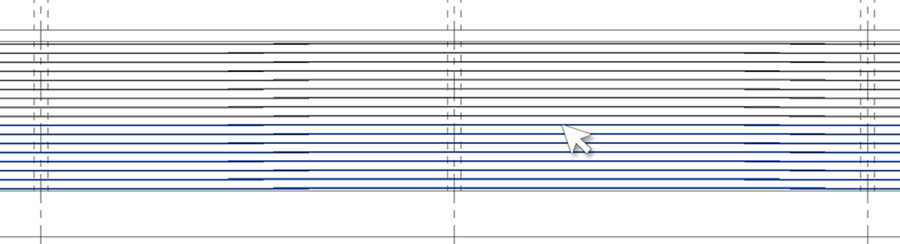

下面是一个示例，将光标悬停在其中一个集中的钢筋上时，将亮显拼接链中所有集中的钢筋。
注： 如果在启动“拆分”命令时在拼接链中至少选择一个集，则用于拆分所有集的选项将变为可用。
