了解如何在自动化过程后评估模型对齐和连接，并识别未为其创建分析模型的图元。
评估模型对齐
可以直观地评估分析模型对齐方式，也可以使用明细表。
要评估与标高的对齐，请执行以下操作：
- 视图
- 在三维中使用前/左/后/右视图方向。
- 使用“立面”或“剖面”。
- 隔离图元或图元组。
- 隐藏分析洞口 — 这些图元未对齐到标高。
- 明细表
- 使用“关联标高”偏移为“分析节点”创建明细表。查找（过滤）具有此参数不为 0 的节点。
评估模型连接
您可以直观地评估分析模型对齐。
要评估节点连通性，请执行以下操作：
- 视图过滤器
- 创建标记未连接节点的过滤器。
- 隐藏主体节点以简化评估。
- 明细表
标识未为其创建分析模型的图元

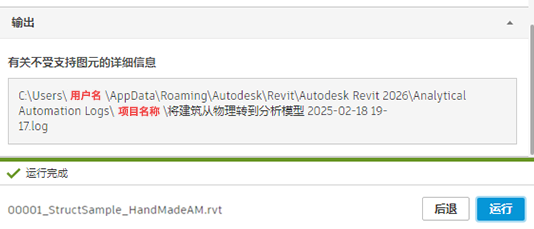

在自动化过程结束时，将生成日志。
在此日志中，您可以找到所有选择的图元，而自动化工具没有为这些图元创建分析表示。
这些物理结构图元可以使用其 ID 进行标识。
