特定案例：物理到分析自动化

Physical to Analytical for Buildings 可自动为没有关联分析表示的物理结构图元创建分析模型。要为这些图元重新创建分析模型，必须删除现有分析图元。

更新分析模型

可通过以下两种方式处理分析模型更新：

根据关联的物理模型更改手动调整分析表示。
使用 Physical to Analytical for Buildings 重新创建分析表示。

案例	详细信息
弯曲图元	Physical to Analytical for Buildings 仅针对定义为弧的弯曲结构框架（“线”工具旁边的工具）处理分析模型创建。创建任何类型的弧形墙的分析模型都不是自动的。要创建弯曲分析面板，请使用“分析面板”中介绍的手动工作流。注：无法使用 Revit 分析面板对三维表面进行建模。
次要结构	建筑的某些部分可能需要不同的自动化设置，或者您可能不希望将它们与主结构对齐。示例：楼梯及其栏杆、小钢屋顶、闭合结构等。最好将这些次要结构排除在主建筑创建自动化之外。创建主建筑的分析模型后，可以一次自动执行每个次要结构的分析模型。提示：您不需要隐藏主建筑，因为自动化工具会忽略已具有关联分析表示的物理结构图元。注：使用 Physical to Analytical for Buildings 自动创建仅部分项目的分析模型时，该工具还会将新创建的分析模型连接到现有分析图元。
墙造型	通过“将建筑从物理转到分析模型”，可自动创建墙的分析模型。关联的分析面板遵循物理墙的确切形状，无论是由其轮廓定义，还是在墙的顶部/底部附着到其他图元的实例中。 “将建筑从物理转到分析模型”会忽略物理墙中结构连接所生成的剪切。
垂直梁	“将建筑从物理转到分析模型”还可自动创建垂直梁的分析模型，但这些垂直梁不会遵循与标高对齐的规则。分析模型创建自动化将应用特定于梁的对齐和连接规则。
连续柱	Physical to Analytical for Buildings 可基于选定的物理结构图元形状自动创建分析模型。如果结构墙或柱跨多个标高创建，则创建其分析表示的方式如下：
楼梯和栏杆扶手	Physical to Analytical for Buildings 可自动为楼梯图元创建作为独立对象的分析模型。栏杆扶手也是如此。这意味着，对于每个楼梯/栏杆扶手图元，将创建一个分析关联表示。分析图元的连接将像处理任何其他结构对象一样进行处理。建议隔离楼梯的结构部分以实现分析模型创建自动化。如果项目中的楼梯需要特定的分析表示，则可以使用分析构件和分析面板手动创建该楼梯。

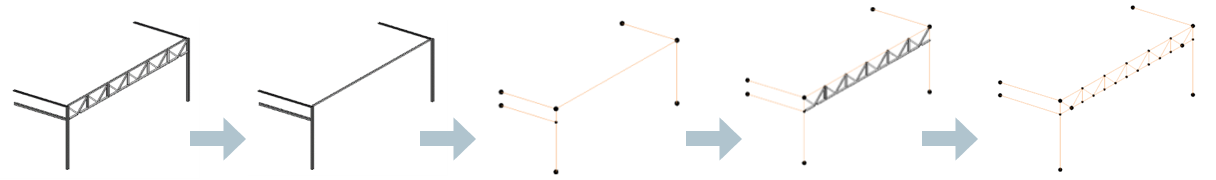

桁架	Physical to Analytical for Buildings 可自动为桁架图元创建作为独立对象的分析模型。这意味着，对于每个桁架图元，将创建一个分析关联表示。对于任何单个结构对象，将像处理任何单个结构对象一样处理分析图元的连接和对齐（包括轴网和标高）。在某些情况下，在自动创建建筑结构分析模型时，最好仅使用桁架的主弦杆。在下一步中，可以选择桁架的其他图元并自动为其创建分析模型。注：使用 Physical to Analytical for Buildings 自动创建仅部分项目的分析模型时，该工具还会将新创建的分析模型连接到现有分析图元。注：与大多数情况一样，桁架图元与同一轴网对齐。要确保物理模型的潜在对齐错误不会反映在分析模型中，建议在桁架图元的自动化阶段增加水平平面中的图元对齐系数（例如将其设置为 2.5）。

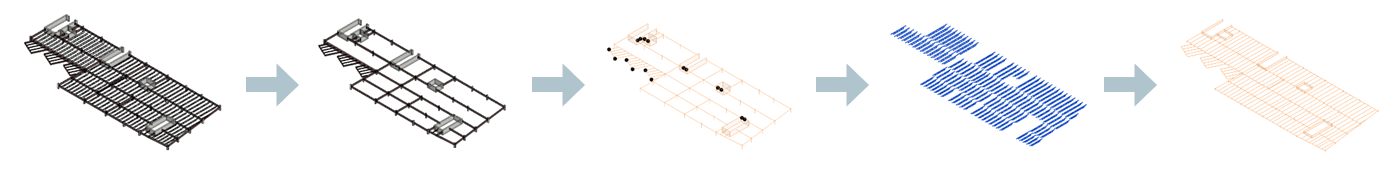

次要梁对齐	Physical to Analytical for Buildings 可自动为选定的物理结构图元创建分析模型。在此过程中，结构框架的分析表示也与轴网对齐。与轴网的对齐操作独立于结构框架结构角色，或者如果它是梁系统的一部分，则进行该操作。如果与次要梁关联的分析构件需要不同的对齐，则在自动创建主图元的分析表示后，可在第二步中自动执行此操作。注：使用 Physical to Analytical for Buildings 自动创建仅部分项目的分析模型时，该工具还会将新创建的分析模型连接到现有分析图元。注：如果希望分析表示遵循其关联的物理结构图元位置，建议在这些图元的自动化阶段降低水平平面中的图元对齐系数（例如将其设置为 0.3）。

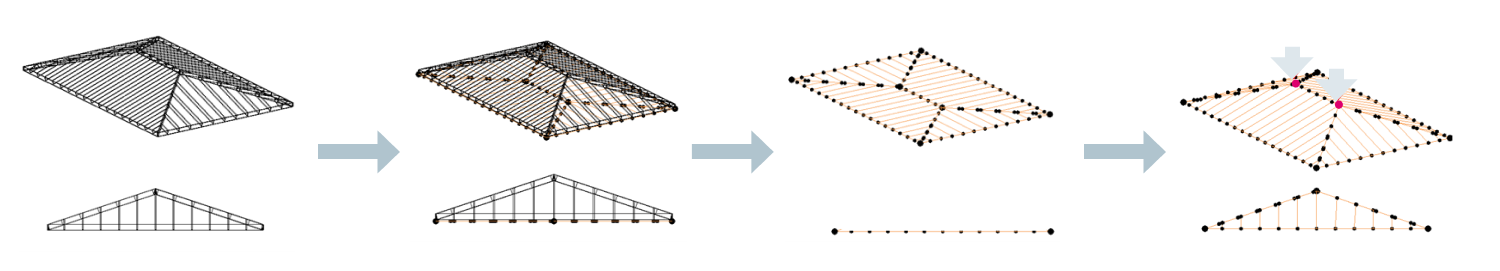

具有多个坡度的屋顶	Physical to Analytical for Buildings 可自动为选定的物理结构图元创建分析模型。在此过程中，屋顶构件图元的分析表示将作为独立图元对齐到轴网和标高，而忽略对此类图元组进行特征化的特性。在这种情况下，最佳方法是展平屋顶的图元：仅选择屋顶图元。将“梁”对齐系数调整到标高，其值将生成大于屋顶顶部和底部之间距离的公差。运行 Physical to Analytical for Buildings。选择屋脊的端点节点，并通过在“属性”选项板中调整其“关联标高偏移”，将其对齐调整到标高。
钢预制图元	Physical to Analytical for Buildings 处理具有钢预制形状的结构物理图元，就像处理任何其他图元一样。特性：钢预制模型还具有图元连接的用户配置，这些图元连接被自动化工具视为物理结构框架。这意味着 Physical to Analytical for Buildings 自动化工具还将为这些配置创建分析图元。在许多情况下，钢预制模型在钢连接区域的图元之间定义了间隙。Physical to Analytical for Buildings 认为这些图元不接触。这可能会导致这些图元的分析对象未连接。
