修改自定义连接

编辑自定义连接的构件。

1. 选择自定义连接。
2. 依次单击“修改|结构连接”选项卡 “连接”面板 （编辑）。
3. 在“编辑自定义连接类型”面板中，单击：
   • （添加）以选择将构成自定义连接类型的子图元。
   • （删除）以从自定义连接类型中排除选定子图元。
     注： 从自定义连接中删除图元将自动从项目中删除相应的图元（已编辑的自定义连接实例中的图元除外），该图元将作为独立的钢图元保留在模型中。某些钢图元需要主体（例如螺栓、修改器等）。对于所有自定义连接实例，需要主体的图元将从模型中删除（如果删除时没有主体）。螺栓和锚固件可以调整其位置，具体取决于从自定义连接中移除的连接图元（连同螺栓和锚固件一起）。

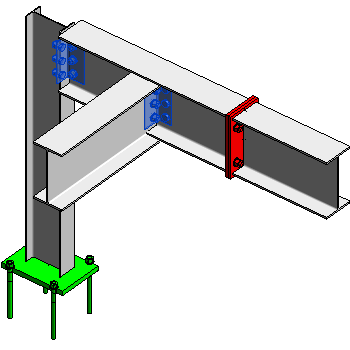

   注： 您可以将标准连接添加到以前定义的自定义连接，但这仅用于在主体图元的初始数量未改变时。例如，在下图中，原始自定义连接包含 2 个剪裁角度（蓝色）。自定义连接将附着到结构柱以便添加一个底板（绿色）。但是，对于前板接头（红色），则需要未附着到原始自定义连接的其他梁。因此，无法将前板接头添加到自定义连接。


4. 编辑自定义连接时：

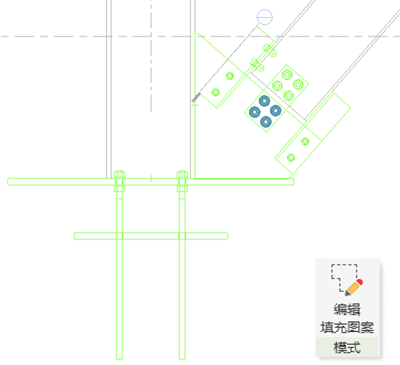

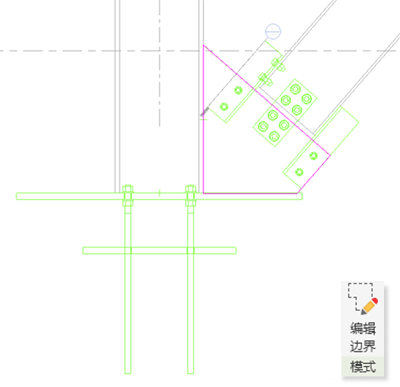

   • 可以修改板和轮廓切割的边界以及孔、螺栓、锚固件和剪力钉的图案，这些孔、螺栓、锚固件和剪力钉是自定义连接的一部分，并且不受标准连接的控制。

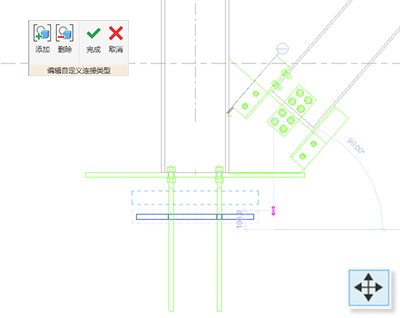

   • 可以移动板、轮廓、焊缝、螺栓、锚固件和剪力钉，这些是自定义连接的一部分且不受标准连接的控制。


   • 您只能从该自定义连接中选择图元，其他模型图元将灰显且无法选择。
5. 在“编辑自定义连接类型”面板上，单击 （完成）以接受对自定义连接的修改，或单击 （取消）以关闭面板，但不保存更改。

注： 此操作将重新定义自定义连接。如果模型包含修改的自定义连接类型的多个实例，则将更新所有实例（包括其实例参数）。系统会在您执行此操作前向您发出警告。
