疑难解答：结构框架图元错误地捕捉到参照标高

当存在标高或其他类似对象时，结构框架图元的行为不正确。

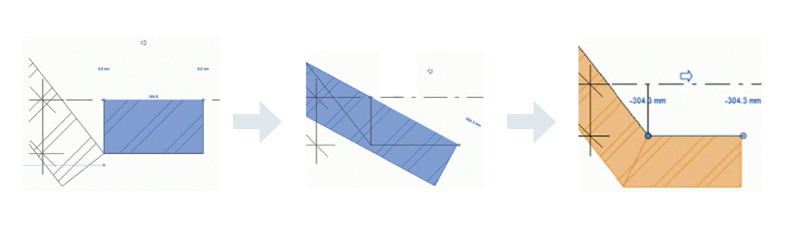

问题：结构框架图元的位置不正确。在沿线（靠近参照标高）定义图元后，会发生这种情况。图元捕捉到参照标高而不是轴线，会导致图元被不正确地剪切。

原因：如果标高距插入结构框架对象的线的距离小于 1 英尺（304.8 毫米），则结构框架（梁或柱）会自动捕捉到上方的参照标高，从而导致出现此情况。

解决方案：

1. 选择结构框架图元（梁或柱）。
2. 在鼠标上单击鼠标右键，然后从上下文菜单中选择“从平面分离”。
3. 将定义框架图元的点手动移动到正确的位置。
