渲染选项

在工具栏中，此选项标有“光线跟踪”，但包含相同的选项。单击并按住 可访问并选择渲染器或光线跟踪器。光线跟踪可生成物理上正确的图示。这意味着图像生成器会考虑反射和折射，并计算来自所有光源的准确阴影。如果某个选项处于灰显状态，则表示您的硬件不支持该选项。

在光线跟踪模式下，启用静帧抗锯齿不仅会影响图示边缘的平滑，还能提高反射、折射、阴影和照明计算的质量。分配给时域计算的资源越多，图像中的噪波就越少。

可以启用或禁用光线跟踪。禁用此选项后，请从 OpenGL 或 Vulkan 中选择。启用此选项后，请从 CPU 光线跟踪或 GPU 光线跟踪中选择。

要设置光栅化或光线跟踪模式，请使用“可视化”>“光线跟踪”菜单或工具栏中的“光线跟踪”选项。从以下选项中选择：

• OpenGL - 一种光栅器，无显卡要求，可以渲染二维和三维矢量图形。

• Vulkan - 一种光栅器，具有 OpenGL 无法提供的高级功能，例如使用与光线跟踪兼容的显卡的 GPU 加速光线跟踪。光栅化与预计算模式下 GPU 光线跟踪器的渲染效果非常相似，从而简化了光栅化和光线跟踪之间的过渡。它可以高效处理大量对象，尤其是在运动中时，并且不像 OpenGL 那样有灯光限制，因为所有灯光都会照亮几何体和体积。有关此选项的详细信息，请参见“渲染器”中的 Vulkan 部分。

• CPU 光线跟踪 - 将 CPU 用作光线跟踪器。有关此选项的详细信息，请参见“渲染器”中的 CPU 光线跟踪部分。

• GPU 光线跟踪 - 在与 OptiX 光线跟踪兼容的显卡上将 GPU 用作光线跟踪器。有关此选项的详细信息，请参见“渲染器”中的 GPU 光线跟踪部分。

在交互工作中降低预览质量，从而在复杂场景中实现平滑导航。不同的级别预设值“低”、“中等”和“高”有助于使用功能。设置缩小级别，以通过控制光线跟踪的计算来控制渲染视图（视口）中光线跟踪的质量。有关详细信息，请观看缩小视频。

在光栅化或光线跟踪中提供彩色和纹理图示。它支持生成照片级真实感输出所需的所有内容。在光线跟踪模式下，提供一组不同的渲染过程，以便进行交互显示。要查看组合渲染，请选择“美景渲染”。

允许以交互方式评估视口中的特定渲染过程。此功能仅适用于光线跟踪。

相关内容请见下文：

组合通道

为选定的通道启用渲染过程。从“漫反射 IBL”、“漫反射灯光”、“漫反射间接”、“光泽 IBL”、“光泽灯光”、“光泽间接”、“镜面反射”、“白炽度”、“半透明”、“透明度颜色”和“背景颜色”中选择。

材质通道

为选定的材质通道启用渲染过程。从“漫反射颜色”、“光泽颜色”、“镜面反射颜色”、“白炽度”、“半透明颜色”、“透明度颜色”和“背景颜色”中选择。

照明通道

为选定的照明通道启用渲染过程。从“漫反射 IBL 照明”、“漫反射灯光照明”、“漫反射间接照明”、“光泽 IBL 照明”、“光泽灯光照明”、“光泽间接照明”、“半透明 IBL 照明”、“半透明灯光照明”、“半透明间接照明”和“镜面反射间接照明”中选择。

图像处理

为选定的图像处理效果启用渲染过程。从雾、镜头光斑、底板和前板中选择。

辅助通道

为选定的辅助通道启用渲染过程。从反射系数、“遮挡光”、“遮罩”、“深度”、“材质 ID”、“法线”、“摄影机法线”、“位置”和“视图”中选择。

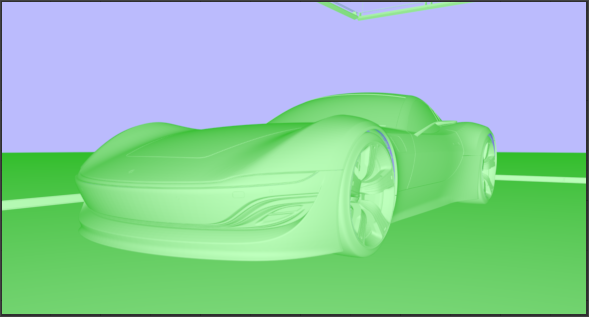

提供有关顶点和面法线方向的视觉反馈，从而帮助您查看曲面方向是否正确。这样可以更轻松地对齐不一致的法线方向。有关如何使用法线的信息，请参见使用法线。

四种颜色用于指示不同的法线方向：

• 绿色 - 面法线和顶点法线一致，并且均指向摄影机。
• 蓝色 - 面法线和顶点法线一致，并且均指向远离摄影机的方向。
• 金色 - 面法线和顶点法线不一致。面法线指向远离摄影机的方向；顶点法线指向摄影机。
• 洋红色 - 面法线和顶点法线不一致。面法线指向摄影机；顶点法线指向远离摄影机的方向。
• 红色 - 自 2023.2 起，面法线和顶点法线是 NaN 或长度为零，这将在规格化时创建 NaN。
• 粉红色 - 自 2023.2 起，面法线和顶点法线在面法线和顶点法线之间具有高于阈值的绝对角度，例如 85°。

当整个形状受到影响时，转动面或顶点法线方向的最佳方法是使用几何体编辑器（“场景”>“几何体编辑器”）。当一个形状内出现不一致的法线时，您必须在按住 Alt 键的同时在受影响区域上单击鼠标右键。这会将面/顶点法线方向与其周围面和顶点的方向对齐。如果所有法线一致，此操作可以使其完全转向。

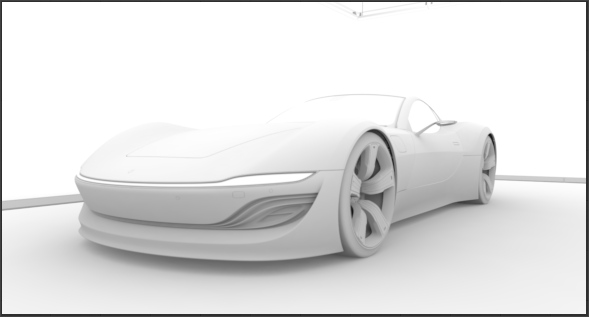

创建灰度渲染，其中仅显示预计算的环境光遮挡数据。这有助于估算预先计算的阴影。它会显示照明的细微变化，并帮助您查看很难分辨的曲面细节，因此非常适合在曲面中查找瑕疵。如果场景中的照明太亮，则可以使用它来柔化照明。启用此选项可查看场景的预计算环境光遮挡。

针对光线跟踪以及光栅化，显示任何烘焙的照明，无论是间接照明、直接照明（例如，使用灯光和阴影模式进行烘焙时），还是直接照明和间接照明之和。

此选项位于“可视化”菜单中。它以前称为间接照明渲染。

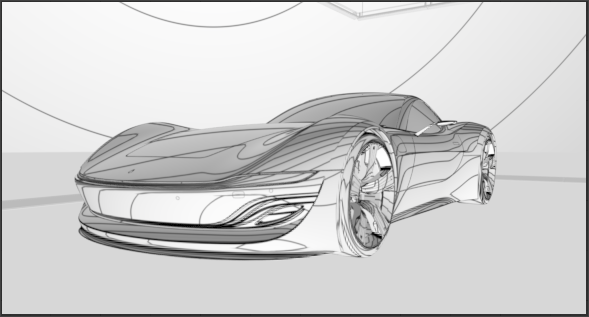

分析曲面的质量。此渲染模式的选项在“曲面分析”模块中定义。检查投影到对象曲面的各种类型虚拟线的连续性。这有助于发现不连续性。此渲染还支持多边形数据和 NURBS 数据。

激活后，“曲面分析”窗口会自动打开。有关如何激活和调整设置的信息，请参见分析曲面。

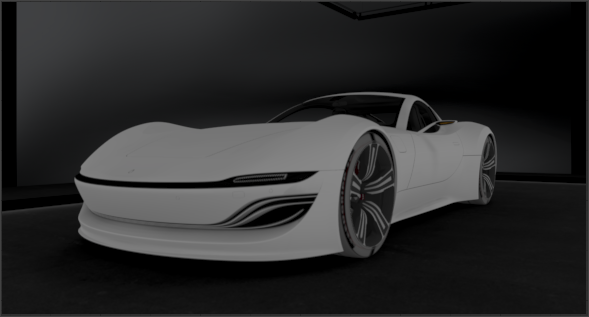

使用基本着色质量，而不会分散反射。它仅使用标准光源，并忽略 IBL（基于图像的照明）。

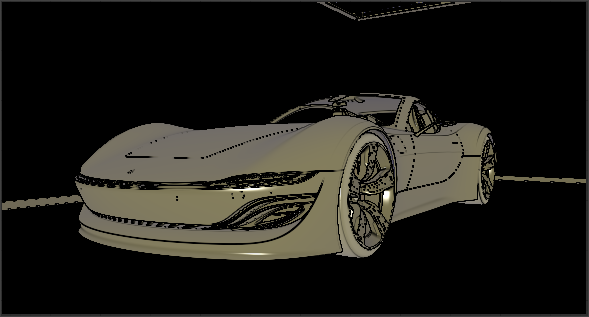

非照片级真实感渲染是一种 OpenGL 渲染模式，用于渲染示意图。NPR 着色可用于轮廓渲染。

显示以橙色亮显的选定对象的多边形网格。除着色图示之外，还显示网格。在禁用“编辑”>“首选项”>“常规设置”>“选择”>“线框”>“始终在正面”之前，其他对象可以将其隐藏。

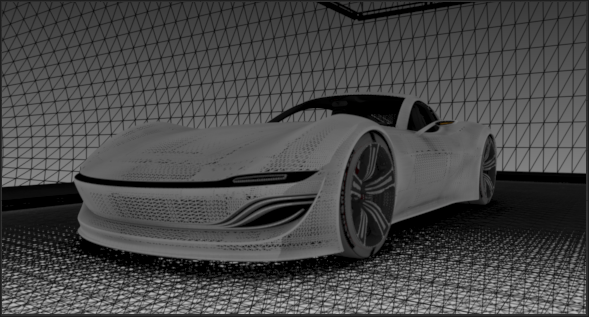

这会更改场景在视口中的渲染方式。启用此选项后，所有对象都以线框模式渲染，从而减少了计算时间和资源需求。线框颜色可以在“编辑”>“首选项”>“渲染”>“渲染窗口”>“线框”中设置。

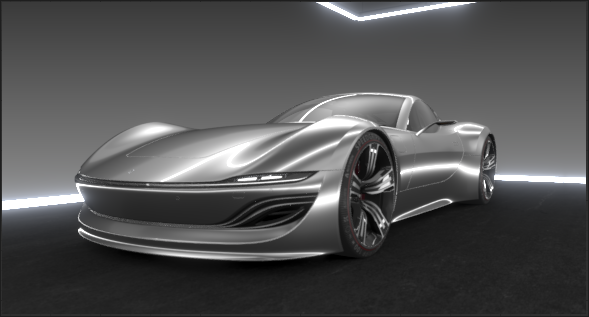

禁用此选项后，所有对象都按预期渲染。

使用“烘焙渲染选项”调试模式可选择在三维渲染中看到的烘焙灯光类型并检查显示的内容。模拟打开和关闭烘焙的灯光。查看运行时环境的贡献以及环境材质控件（例如“曝光”）如何改变场景的照明。

有关使用这些选项的信息，请参见以下内容：

• 如何打开和关闭几何体照明
• 如何控制单独照明的强度
• 如何控制单独照明贴图的颜色倍增

在预计算的照明渲染模式下，如果启用了以下选项，则会看到场景中的所有照明。

• 阴影 - 显示阴影烘焙的光照贴图。

• 基础照明 - 显示来自实时环境的所有照明。禁用此选项将仅显示单独照明贴图。

• 单独照明 - 显示使用“启用单独照明”和“烘焙单独照明”单独烘焙的所有对象的照明。禁用此选项将显示来自环境的基础照明贴图和来自几何体的某些间接照明。单击 打开“烘焙渲染单独照明选项”对话框，其中包含用于更改所有单独光照贴图的强度和颜色以及打开和关闭 OpenGL 的纹理压缩的控件。

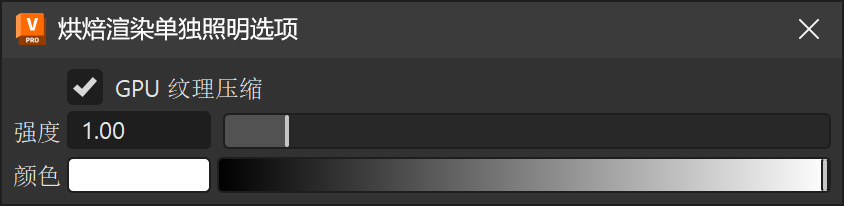

  烘焙渲染单独照明选项



  • GPU 纹理压缩 - 为光照贴图启用 GPU 纹理压缩，以减少 GPU 上的内存消耗。如果在三维渲染时出现任何压缩瑕疵，则禁用此选项。当前，仅压缩单独光照贴图。

    注意：

    激活压缩可能需要一些时间，具体取决于单独光照贴图的数量及其大小，因为纹理要压缩并上传到 GPU。

    使用可视化 > 预计算的照明渲染查看原始纹理数据时，瑕疵可能更明显，但在真实渲染中不太明显，具体取决于光照贴图数据与其他实时灯光（例如，来自环境）的组合方式。

  提示：

  对于 Python 用户，请尝试以下脚本：setLightmapGPUTextureCompression(on)

  • 强度 - 用于更改所有单独光照贴图的强度的控件。使用它可以打开和关闭灯光，或调暗和调亮灯光。可以使用脚本创建变量集。

  • 颜色 - 用于更改所有单独光照贴图的颜色的控件。使用它可以将灯光与颜色相乘并对其进行更改。可以使用脚本创建变量集。

以下是用于变量集的脚本：

• 要启用这些控件，请执行以下操作：

  setBakeRenderOptions(VR_BAKED_BASE_ILLUMINATION, True)
  setBakeRenderOptions(VR_BAKED_SEPARATE_ILLUMINATION, True)
  setBakeRenderOptions(VR_BAKED_SHADOWS, True)

• 要禁用这些控件，请执行以下操作：

  setBakeRenderOptions(VR_BAKED_BASE_ILLUMINATION,False)
  setBakeRenderOptions(VR_BAKED_SEPARATE_ILLUMINATION,False)
  setBakeRenderOptions(VR_BAKED_SHADOWS,False)

几何体灯光是指定了白炽材质的几何体，它会发光并添加到场景的照明中。使用“烘焙渲染选项”可启用和禁用几何体源照明。在“烘焙渲染选项”中，启用或禁用“单独照明”。禁用此选项后，您只会看到环境光遮挡。

也可以通过“变量集”模块中的脚本完成此操作。在“脚本”选项卡中，可以构建一个开关，用于打开和关闭灯光。

setBakeRenderOption(VR_BAKED_SEPARATE_ILLUMINATION, not
getBakeRenderOption(VR_BAKED_SEPARATE_ILLUMINATION))

将白色灯光（例如门板的环境光）烘焙到场景中，并实时更改强度。

1. 为环境光创建单独照明光照贴图：

   • 对于灯光，在选定灯光后，在“烘焙灯光和阴影”模块的“烘焙设置”选项卡中，选择“环境光遮挡”并启用启用单独照明。单击“全部计算”。
   • 对于几何体光源，在选定几何体后，在“材质编辑器”中选择其材质，然后在“白炽度”部分中，启用烘焙为单独照明和“用作光源(仅光线跟踪)”。在“烘焙灯光和阴影”模块中，单击“全部计算”。

2. 选择“可视化”菜单 >“烘焙渲染选项”>“单独照明选项”以访问“强度”。

3. 使用“强度”滑块更改所有单独照明光照贴图的亮度。

将白色灯光（例如门板的环境光）烘焙到场景中，并使用倍增实时更改颜色。

1. 为环境光创建单独照明光照贴图：

   • 对于灯光，在选定灯光后，在“烘焙灯光和阴影”模块的“烘焙设置”选项卡中，选择“环境光遮挡”并启用启用单独照明。单击“全部计算”。
   • 对于几何体光源，在选定几何体后，在“材质编辑器”中选择其材质，然后在“白炽度”部分中，启用烘焙为单独照明和“用作光源(仅光线跟踪)”。在“烘焙灯光和阴影”模块中，单击“全部计算”。

2. 选择“可视化”菜单 >“烘焙渲染选项”>“单独照明选项”以访问“颜色”。

3. 单击色样或移动滑块以将灯光与颜色相乘，以更改颜色。
