示例 - 为 Data Standard 对话框创建级联组合框

为 Data Standard 对话框创建多个组合框（也称为选择列表），其中下一个组合框取决于在第一个组合框中所做的选择。

当在第一个框中选择了值时，下一个框应基于选择的第一个值来显示值。例如，您有两个组合框：一个显示汽车公司名称（BMW、Mercedes、Ferrari 等），第二个显示选定公司的汽车类型（对于 BMW：1、2、5、X2、X5……；对于 Mercedes：A、B、C、CL、CLS……）。

创建组合框

创建组合框分为四个部分。

1. 创建数据源

   您需要从其获取数据以填充组合框的源。由于 WPF 附带了原生 XML 引擎，因此您可以创建包含数据的 XML 文件。该 XML 文件包含用于第一次选择的第一级内容。每个条目都具有用于第二次选择的子条目。如果您需要第三级或更多嵌套的选择列表，这些第二级条目甚至可以具有更多子条目。

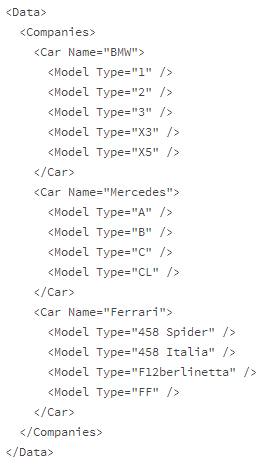

   这看起来如下所示：



   创建 data.xml 文件，将此内容复制到该文件，然后将该文件保存到所需位置（在本例中，将 Data.xml 文件保存到 C:\Temp）。

2. 将 data.xml 作为资源添加到 Data Standard .xaml 文件。这使得组合框可以使用数据。

   将下列行添加到 .xaml 文件中的资源部分：

   <XmlDataProvider x:Key="comboDataSource" Source="C:\Temp\data.xml"/>

   整个资源部分看起来如下所示：

   <WPF:DSWindow.Resources xmlns:prop="clr-namespace:dataStandard.UI.View;assembly=dataStandard.UI">
       ...
       <XmlDataProvider x:Key="comboDataSource" Source="C:\Temp\data.xml"/>
   </WPF:DSWindow.Resources>

   新资源命名为 comboDataSource 并且路径指向 data.xml。

3. 现在，创建组合框，并让它们指向 XML 中的第一级数据和相应的第二个级数据。

   以下是第一个组合框的示例：

   <ComboBox x:Name="ComboCarCompanies" Grid.Column="1" Grid.Row="6"
       ItemsSource="{Binding Source={StaticResource comboDataSource}, XPath=Data/Companies/Car}" Text="{Binding Prop[CarType].Value}"
       DisplayMemberPath="@Type" SelectedValue="{Binding Prop[CarType].Value}" SelectedValuePath="@Type"/>

   第一个组合框的 Source 设置为我们之前定义的 StaticResource-comboDataSource。

   第二个组合框如下所示：

   <ComboBox x:Name="ComboCarType" Grid.Column="1" Grid.Row="7"
       ItemsSource="{Binding SelectedItem, ElementName=ComboCarCompanies}" Text="{Binding Prop[CarType].Value}"
       DisplayMemberPath="@Type" SelectedValue="{Binding Prop[CarType].Value}" SelectedValuePath="@Type"/>

   我们示例中的大部分属性与第一个组合框中的属性起着相同的作用。实际的区别在于 ItemSource。在此示例中，ItemSource 来自第一个组合框（称为 SelectedItem）的 ComboCarCompanies。

4. 定义特性定义 CarType 和 Car：在 Inventor.cfg 或 AutoCAD.cfg 中（具体取决于您在本例中使用的工具），为 CarType 和 Car 添加特性定义。有关如何在配置文件中添加特性定义的说明，请参见此处。

   注意：自 VDS 2019 起，可以省略此步骤，因为 VDS 会在内部创建特性定义（如果本不存在）。

5. 保存更改并查看对话框。
