關於連線的圖紙集管理員

AutoCAD 2026 Update 1.1 和更高版本已移除「網頁的圖紙集管理員」(網頁 SSM)。現在要使用連線的圖紙集管理員 (連線的 SSM) 處理儲存在本端、共用網路磁碟機或雲端中的圖紙集。

「連線的圖紙集管理員」使用「圖紙集管理員」選項板並支援其所有功能。也允許多個使用者共同編輯同一個雲端圖紙集 (DST) 檔。與傳統的圖紙集管理員不同，「連線的圖紙集管理員」在開啟雲端 DST 檔時不需依賴 Desktop Connector (DC)。而是直接從 Forma Data Management 開啟檔案。

註: AutoCAD 和 Autodesk Civil 3D 2026.1 及更早版本中提供典型的「圖紙集管理員」，可透過「圖紙集管理員」選項板存取。

「連線的圖紙集管理員」與「網頁的圖紙集管理員」之間的差異

下表概述「連線的圖紙集管理員」與「網頁的圖紙集管理員」之間的差異。

功能	連線的圖紙集管理員	網頁的圖紙集管理員
AutoCAD 產品/版本	AutoCAD 2026.1.1 和更高版本 Autodesk Civil 3D 2026.1.1 和更高版本	AutoCAD 2023 到 2026.1 Autodesk Civil 3D 2023 到 2026.1 AutoCAD Web
使用者介面 (UI)	「圖紙集管理員」選項板	「網頁的圖紙集管理員」選項板
共同編輯雲端 DST 檔	✓	✓
開啟本端儲存的 DST 檔	✓	—
必須在 Desktop Connector (DC) 上發佈	✓，本端發佈	—，雲端發佈
發佈/電子傳送選項	支援完整功能	支援部分功能
圖紙集清單表格	✓	✓
圖紙和模型視圖 (包含對圖說圖塊的支援)	✓	—
自動對圖紙編號	—	✓

開啟和鎖住圖紙集

「連線的圖紙集管理員」和「網頁的圖紙集管理員」都可以直接從 Forma Data Management 開啟 DST 檔，但不能從本端同步的 Desktop Connector 資料夾開啟 DST 檔。當使用者在任一種管理員中開啟 DST 檔時，檔案會被該使用者鎖住。這可以防止其他人使用其他工具刪除或修改檔案。

不過，其他使用者仍可以開啟同一個 DST 檔，並加入協同編輯階段作業。

如果第一個使用者關閉圖紙集並離開協同合作階段作業，DST 檔仍會顯示為被該使用者鎖住，直到所有使用者都關閉圖紙集。所有使用者退出後，檔案就會解鎖。

處理圖紙集開啟錯誤

以下是在「連線的圖紙集管理員」中開啟 DST 檔時可能會遇到的常見錯誤、對應的含意和解決方法。

由編輯者 <使用者名稱> 鎖住

如果在「連線的圖紙集管理員」嘗試開啟 DST 檔時，DST 檔已鎖住，則圖紙集會以只能檢視模式開啟。圖紙集名稱旁邊會出現一個鎖頭圖示 ()，工具提示顯示「由編輯者 <使用者名稱> 鎖住」。

若要編輯 DST 檔，請鎖住檔案的使用者或專案管理員將其解鎖。

註: 即使是您自己鎖住 DST 檔，除非解鎖，否則也無法在「圖紙集管理員」中編輯。您必須在開啟檔案之前將其解鎖。

此圖紙集沒有編輯權限

如果您沒有 DST 檔的編輯權限，圖紙集會以只能檢視模式開啟。圖紙集名稱旁邊會出現一個鎖頭圖示 ()，工具提示顯示「此圖紙集沒有編輯權限」。

若要編輯 DST 檔，請向專案管理員請求必要的權限。

超過檔案大小

如果 DST 檔超過 6.3 MB，圖紙集將無法開啟。此時會出現一個強制回應對話方塊，顯示已超出檔案大小限制的警告。

若要使用此圖紙集，請將 SSMOPENMODE 系統變數設定為 1 以在本端開啟檔案。

註: 當 SSMOPENMODE 設定為 1 時，不支援協同編輯。

在圖紙集上協同編輯

「連線的圖紙集管理員」類似於「網頁的圖紙集管理員」，可讓多個使用者透過即時同步變更，共同編輯同一個 DST 檔。圖紙集名稱旁邊會出現一個圖示 ()，表示協同編輯階段作業。將滑鼠懸停在圖示上，會顯示目前編輯者的名稱。

使用者可以從 AutoCAD 桌面應用程式或網頁應用程式，透過「連線的圖紙管理員」或「網頁的圖紙集管理員」，加入相同的協同編輯階段作業。

儲存和解鎖圖紙集

以下說明何時在「連線的圖紙集管理員」中儲存和解鎖 DST 檔：

• 如果最後一個使用者是透過按一下右鍵並選取「圖紙集管理員」選項板中的「關閉圖紙集」關閉圖紙集，會立即儲存並解鎖 DST 檔。
• 如果最後一個使用者是透過結束 AutoCAD 桌面應用程式 (而不是使用「關閉圖紙集」) 關閉圖紙集，會在 1 到 15 分鐘內儲存並解鎖 DST 檔。若要確保變更儲存且檔案快速解鎖，請使用「關閉圖紙集」選項。
• 關閉「連線的圖紙集管理員」而不關閉 AutoCAD 桌面應用程式，不會關閉圖紙集，也不會儲存或解鎖 DST 檔。管理員重新開啟後，先前開啟的圖紙集仍會維持作用中的狀態 (除非圖紙集逾時)。這與典型圖紙集管理員中的行為相同。
• 如果對從 Forma Data Management 開啟的 DST 檔長達 60 - 90 分鐘未進行任何編輯，系統會自動關閉非作用中的階段作業，儲存並解鎖檔案。

註: 「網頁的圖紙集管理員」功能類似。但是並不提供明確的「關閉圖紙集」選項。關閉「網頁的圖紙集管理員」相當於關閉圖紙集，這會立即儲存並解鎖 DST 檔。

圖紙集編輯階段作業逾時

如前所述，如果任何連線的使用者在 60 到 90 分鐘內未進行任何編輯，系統會關閉非作用中的階段作業，儲存並解鎖 DST 檔。

然後，「連線的圖紙集管理員」會將 DST 檔切換為只能檢視模式，在圖紙集名稱旁邊標示一個鎖頭圖示 ()。還會顯示「重新載入」按鈕 ()，提醒使用者階段作業已逾時。按一下此按鈕可重新載入圖紙集並繼續編輯。

使用連線的支援檔

隨著「連線的圖紙集管理員」功能發佈，也移除了「支援檔位置」性質。現在為專案規劃支援檔時，「連線的圖紙集管理員」和「網頁的圖紙集管理員」現在都使用「連線的支援檔」。

如果未設定「連線的支援檔」：

• 「連線的圖紙集管理員」會使用在目前 AutoCAD 使用者紀要中定義的支援檔。
• 「網頁的圖紙集管理員」會使用在 AutoCAD Web 中規劃的 AutoCAD 後端支援檔。

如需在 AutoCAD 桌面應用程式中規劃「連線的支援檔」的更多資訊，請參閱常見問題：如何為圖紙集進行專案感知設定？

發佈圖紙集中的圖紙

「連線的圖紙集管理員」支援典型圖紙集管理員中的所有發佈功能。

下表概述發佈圖面時，「連線的圖紙集管理員」與「網頁的圖紙集管理員」之間的差異。

選項	連線的圖紙集管理員	網頁的圖紙集管理員

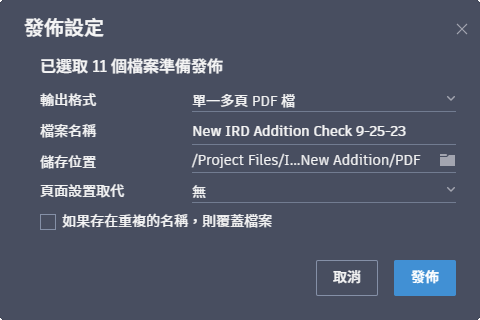

發佈功能需要 Desktop Connector (DC)	✓，本端發佈 使用本端出圖服務來發佈。圖面和參考檔案透過 Desktop Connector 下載，發佈的 PDF 檔透過 Desktop Connector 上傳。	—，雲端發佈 使用 Forge 設計自動化 (AutoCAD.IO) 發佈。它會從 Forma Data Management 下載圖面和參考檔案，然後將發佈的 PDF 檔直接上傳到 Forma Data Management。

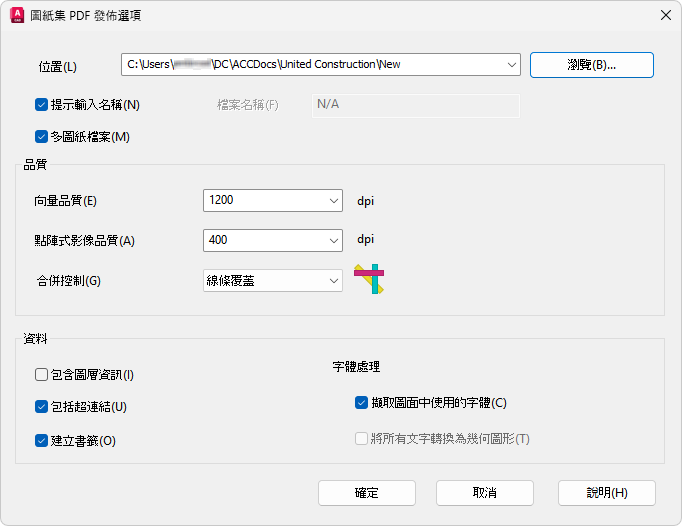

發佈選項	支援完整功能	支援部分功能
發佈為不同的格式	✓	—
發佈到本端或共用網路磁碟機	✓	—
發佈到實體裝置	✓	—
