AutoCAD Mechanical 工具集使您能夠建立與作用中的製圖標準相符的表面加工符號。
受支援標準的完整清單顯示在此頁面底端。
在圖面中插入符號
您可透過輸入座標值或使用物件鎖點在圖面中放置表面加工符號。您可單獨放置符號或將它貼附到引線。此符號可做為獨立物件存在，也可貼附至圖面中的物件。貼附符號後，移動物件時符號將會隨物件一起移動。如果符號引線已貼附到圖面中的某個物件，而您要將它貼附到其他物件，則必須先將其分離。
表面指示引線

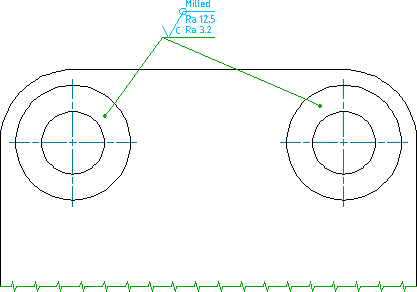

AutoCAD Mechanical 工具集提供了指令行選項，用於建立表面指示引線。這樣可以使符號引線指向表面，而不是邊。透過表面指示引線，您可以使用上視圖而不是側視圖來指示要求。
AutoCAD Mechanical 工具集還支援將多個表面指示引線加入至單一符號。
貼附至註解

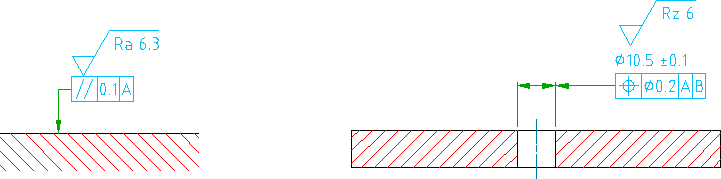

您可以將表面加工符號貼附至特徵控制框符號，如下圖所示。
指定表面加工需求
如果必須以特定方式產生所需的表面加工，則可在加入至表面符號較長端的線上以字詞指出此方式。若要包括特殊字元 (例如，濾波器的註解 [λ])，請在輸入文字時輸入相應的 Unicode 字元字串 (本例中為 \U+03BB)。
在某些情況下，下拉清單使您可以點選表面加工需求。您可以在規劃期間自訂這些清單，以清除很少使用的表面加工需求 (從而減少雜亂)，或加入/編輯針對您製圖需求的項目。
重複使用符號資源庫中的表面加工符號
您可以將建立的任何表面加工符號加入至符號資源庫。然後，您可以直接從資源庫插入表面加工符號，此作業可為您節省大量時間。與製圖標準不同，符號資源庫儲存在圖檔中。
使用表面加工符號做為主要符號
您可以將表面加工符號設定為主要符號。符號將使用單一集合指示自動指示圖面中其他位置的表面加工符號的狀態。主要符號不因配置相異而有所區分。如果刪除包含表面加工符號 (計入主要符號) 的圖塊，則在清除此圖塊之前，主要符號不會更新。
支援的製圖標準
| 標準/版本 | 表面延伸線 | 表面指示引線 | 主要符號 |
|---|---|---|---|
| ASME Y14.36M (2018) | 是 | 是 | |
| ASME Y14.36M (1996) | 是 | ||
| BS EN ISO 1302 (2002) | 是 | ||
| BS 308 (1990) | 是 | ||
| CSN 01 3144 (1981) | 是 | 是 | |
| DIN EN ISO 1302 (2002) | 是 | 是 | 是 |
| DIN ISO 1302 (1992) | 是 | 是 | |
| GB/T 131 (2006) | 是 | 是 | 是 |
| GB/T 131 (1993) | 是 | 是 | |
| ISO 21920-1 (2021(E)) | 是 | 是 | |
| ISO 1302 (2002(E)) | 是 | 是 | 是 |
| ISO 1302 (1978) | 是 | 是 | |
| JIS B 0031 (2003) | 是 | 是 | 是 |
| JIS B 0031 (1994) | 是 | 是 | |
| GOST 2.309-73 (Rev 3) | 是 | 是 | |
| GOST 2.309-73 | 是 | 是 |
