從所選標註的第一條延伸線建立線性標註或角度標註。
查找
摘要
此指令是 AMPOWERDIM 指令的「基線式」選項的捷徑。它可將一個標註自動堆疊在另一個標註上。該指令可自動重新排列既有標註，這取決於您選取哪個標註做為基準標註。DIMDLI 系統變數可控制相鄰標註之間的間隙。
提示清單
系統會顯示下列提示。
- 基準標註

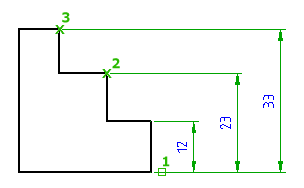

- 指定線性或角度標註，以做為基線式標註的基準 (插圖中的 1)。
- 下一條延伸線原點
- 指定要標註的下一條邊或下一個角度 (插圖中的 2)。
- 選取
- 重新指定要做為基準標註的標註。
- 選項
-
顯示「Power 標註選項」對話方塊，該對話方塊可讓您事先規劃此指令作業階段的選項。
註: 僅在將 AMPOWERDIMEDITOR 系統變數設定為 0 或關閉功能區時，此選項在指令行中才可見。
