在縱斷面視圖和橫斷面視圖中標示十字管位置的步驟

您可以在縱斷面視圖和橫斷面視圖中標示十字管位置。

標示十字管位置可能會導致一個管上具有兩個標示 (一個一般管標示和一個十字管標示)。如果這不是必要的，您可以使用 Autodesk Civil 3D 樣板中提供的「空」標示型式。空標示型式將被設定為十字管標示的預設型式。

在縱斷面視圖中標示管網的管與定線交叉的位置的步驟

1. 設計管網，並將其加入至縱斷面視圖。
   提示: 當〈建立縱斷面視圖〉時，您可以將管網加入至縱斷面視圖；或者，您可以使用〈在縱斷面中繪製零件〉指令，以將零件加入至既有縱斷面視圖。
2. 編輯管型式以使十字管元件會顯示在縱斷面視圖中。在〈顯示〉頁籤的「管型式」對話方塊中，選取「縱斷面」 做為「檢視方向」，然後確保您要顯示的十字管元件被設定為可見。
3. 為管設置交叉縱斷面標示型式。一個標示集合可用於「工具區」中的這些標示型式。在「設定」頁籤上，展開「管」 「標示」 「交叉縱斷面」並使用關聯式功能表，以建立或編輯標示型式。多個十字管性質會在「文字元件編輯器」中提供，您可以使用它來標示交叉管樁號和高程資訊。
4. 選取管網以顯示管網關聯式功能區。

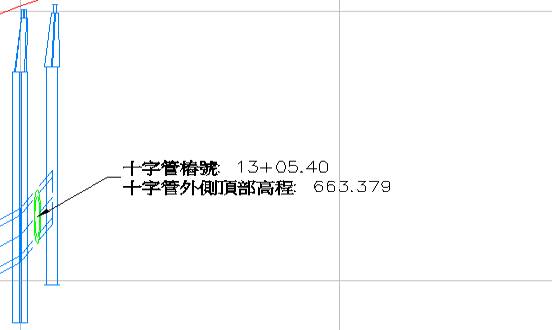

5. 按一下「標示和表格」面板 「加入標示」，然後選取「整個網路縱斷面」或「單一零件縱斷面」。您可以在需要時將標示拖離管，如以下插圖中所示。



   如果十字管沿著定線移至其他樁號，則標示將被更新為新樁號和高程資訊。

在橫斷面視圖中標示管網的管與取樣線交叉的位置的步驟

1. 設計管網並將其加入至橫斷面視圖。
   提示: 當〈建立橫斷面視圖〉時；或透過編輯既有〈橫斷面視圖〉或〈橫斷面視圖群組〉的性質，您可以將管網加入至橫斷面視圖。
2. 編輯管型式，以使管元件會顯示在橫斷面視圖中。在〈顯示〉頁籤的「管型式」對話方塊中，選取「橫斷面」 做為「檢視方向」，然後確保您要顯示的管元件被設定為可見。
3. 為管設置交叉橫斷面標示型式。一個標示集合可用於「工具區」中的這些標示型式。在「設定」頁籤上，展開「管」 「標示」 「交叉橫斷面」並使用關聯式功能表，以建立或編輯標示型式。多個性質會在「文字元件編輯器」中提供，您可以使用它來標示管橫斷面高程資訊。
4. 選取管網以顯示管網關聯式功能區。

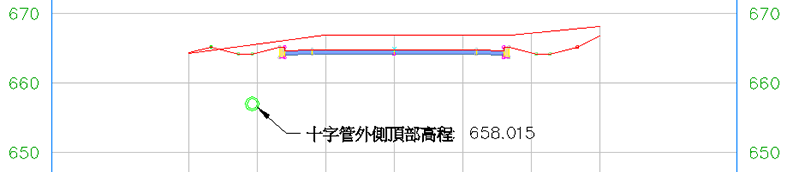

5. 按一下「標示和表格」面板 「加入標示」，然後選取「整個網路橫斷面」或「單一零件橫斷面」。您可以在需要時將標示拖離管，如以下插圖中所示。



   如果十字管移動到不同的高程，則標示將更新為新資訊。
