沿管路加入與移除彎頭的步驟

在管路中的交點處修改含彎頭的壓力管網。

將彎頭和交點加入所選管路中的管

1. 選取壓力管網中的管路。即會開啟「壓力管網平面配置」頁籤。
2. 在「壓力管網平面配置」頁籤中，按一下「配置」面板「加入彎頭/PI」。
3. 在圖面中挑選一個點做為彎頭。如果將點放置在管路之外，則會調整管路以配合新彎頭。

   系統會將交點與彎頭配件放在一起。

4. 使用管路掣點進一步調整管路。

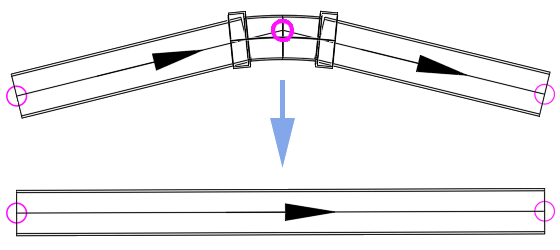

將多餘或不必要的交點從管路中移除

1. 選取壓力管網中的管路。即會開啟「壓力管網平面配置」頁籤。
2. 在「壓力管網平面配置」頁籤中，按一下「配置」面板「移除彎頭/PI」。
3. 選取管路。
4. 在您要移除的交點附近按一下。

   系統會移除交點，管路幾何圖形也會調整以補償新的管路路徑。


5. 使用管路掣點進一步調整管路。
