將配件加入至壓力管網的步驟

有數種方法可用於在配置壓力管網時插入配件。您可以從「配件」清單中選取特定配件，如 T 接頭或十字接頭，並將其加入至圖面。配件是按材料排列的。 在計畫視圖中，可以將配件加入至管端或沿管插入任何位置。會顯示配置提示，以指示可以插入配件的位置。

異徑管和彎頭配件加入步驟

1. 使用「壓力管網建立工具」或「建立新管流系統」指令，建立管流系統並開始配置。
   註: 若在配置壓力管網時，已在「管路」面板上選取「自動加入彎頭」選項，系統會自動在管段之間加入彎頭。
2. 在「壓力管網平面配置」功能區頁籤上的「配置」面板中，選取所要加入異徑管和彎頭的類型。
3. 按一下「加入配件」 。
4. 將游標放置在所需的插入點處。根據連接圖像：
   • ，按一下可放置在管路末端。
   • ，按一下可沿著管路放置。可將彎頭插入管路中的交點 (PI) 處。
5. 配件會放置在管路中。

異徑管和彎頭調整	調整範例

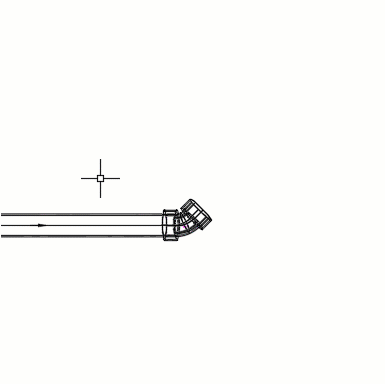

選取管路，然後按一下 (繼續配置) 以從彎頭繼續管路。

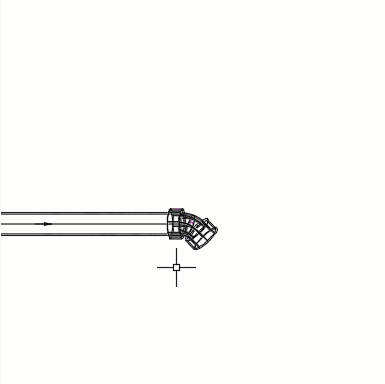

選取彎頭，然後按一下 (翻轉) 以翻轉其方位。

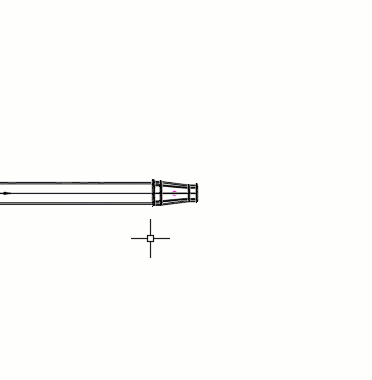

選取管路，然後按一下 (繼續配置) 以從異徑管繼續管路。 如果可從圖面零件表中取得管大小，則管將重調大小以與配件孔相符。

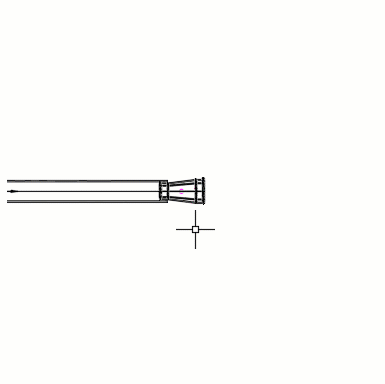

選取異徑管，然後按一下 (翻轉) 以翻轉其方位。

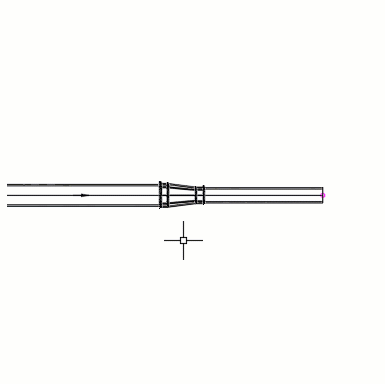

選取異徑管，然後按一下 (滑動) 以沿管路移動異徑管。

分支或交點配件加入步驟

1. 使用「壓力管網建立工具」或「建立新管流系統」指令，建立管流系統並開始配置。
2. 註: 您可以使用「加入分支配件」指令，在既有管路的交點處加入分支配件。
3. 在「壓力管網平面配置」功能區頁籤上的「配置」面板中，選取要加入的 Y 接頭、T 接頭和十字接頭配件。
4. 按一下「加入配件」 。
5. 將游標放置在所需的插入點處。根據連接圖像：
   • ，按一下可放置在管路末端。
   • ，按一下可沿著管路放置。
6. 配件會放置在管路中。

分支配件調整	調整範例

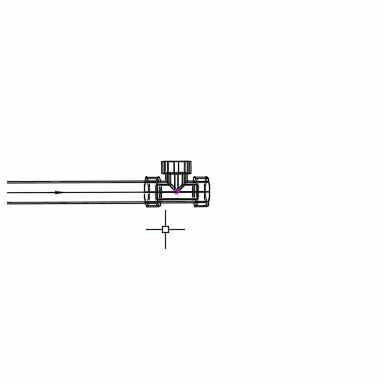

若要讓管路繼續穿過配件 (例如 T 接頭和十字接頭)，請選取管路，然後按一下 (繼續配置)。 如果可從圖面零件表中取得管大小，則管將重調大小以與配件孔相符。

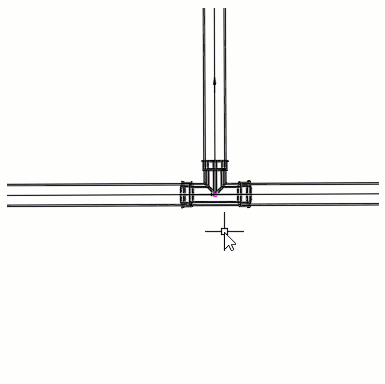

若要從配件 (例如 T 接頭、Y 接頭和十字接頭) 加入新管路，請選取配件，然後按一 下 (繼續配置)。 如果可從圖面零件表中取得管大小，則管將重調大小以與配件孔相符。

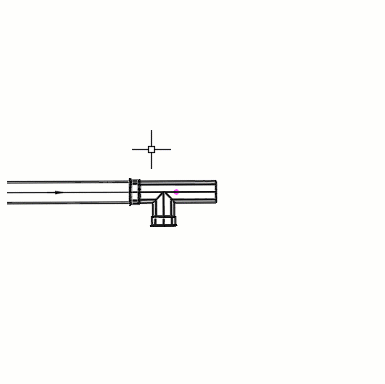

選取配件，然後按一下 (翻轉) 以翻轉其方位。

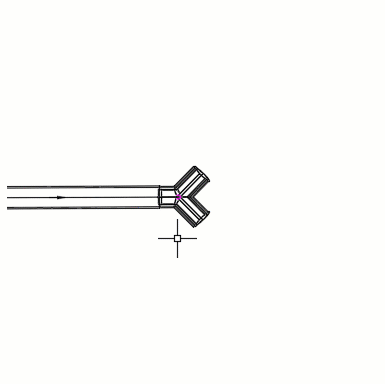

選取配件，然後按一下 (旋轉)，以在貼附至連接的管路時旋轉配件。
選取有管路穿過的配件 (例如 T 接頭、十字接頭和側向 Y 接頭)，然後按一下 (滑動) 以沿管路移動配件。

將管帽加入至管路末端的步驟

1. 使用「壓力管網建立工具」或「建立新管流系統」指令，建立管流系統並開始配置。
2. 在「壓力管網平面配置」功能區頁籤上的「配置」面板中，選取要加入的管帽類型。
3. 按一下「加入配件」 。
4. 將游標放置在所需的插入點處。根據連接影像 ，按一下以放置在管路末端。
5. 配件會放置在管路中。
