Autodesk Drainage Tools for Civil 3D

瞭解適用於 Civil 3D 的排水分析工具套件。

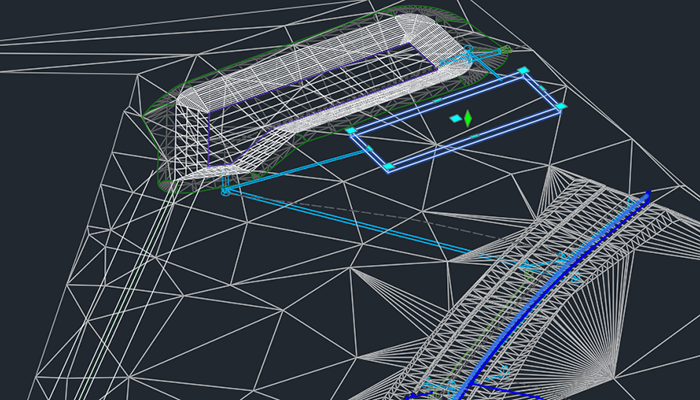

Autodesk Drainage Tools for Civil 3D 現在隨附於 Civil 3D 2026.2，並會隨之一起安裝。這是一個生產就緒型工具集，旨在將 Civil 3D 的排水設計環境與由 InfoDrainage 分析雲端服務提供支援的分析功能整合，並且無需離開 Civil 3D 就能使用這些功能！此工具集透過為水塘、地下蓄水裝置和明渠的設計提供新的工作流程，以及透過支援擴充的逕流方法改善集水區，來增強排水設計能力。

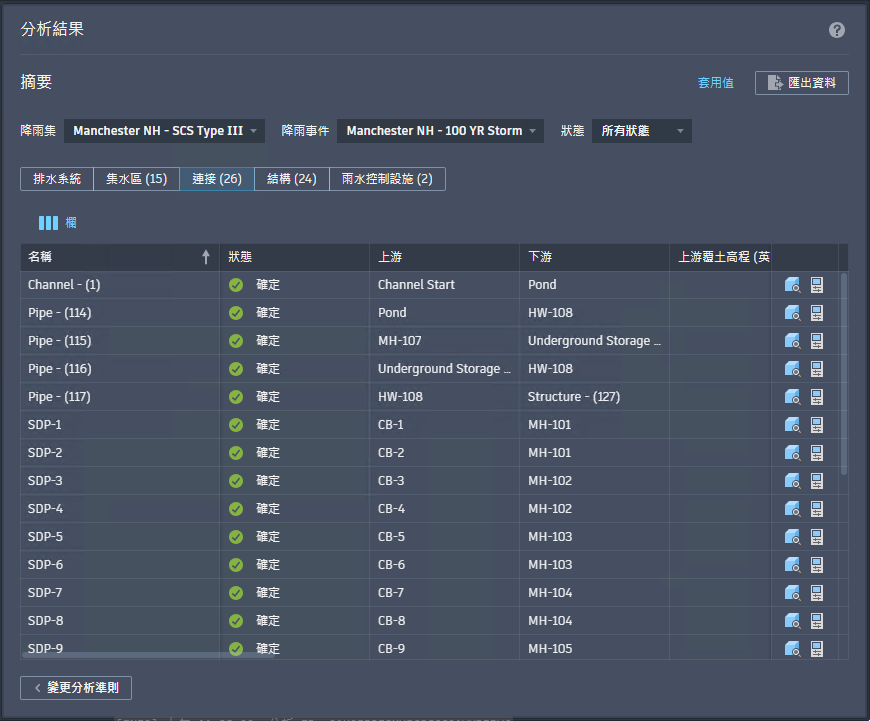

當排水工程師準備分析系統時，可直接在 Civil 3D 中啟動分析。這樣便可利用各種降雨和徑流方法，並有助於執行多種暴雨事件模擬。分析完成後，工程師可以先驗證結果 (包括任何警告或錯誤)，然後再將其套用至圖面中的排水元件，並匯出完整的分析報告。

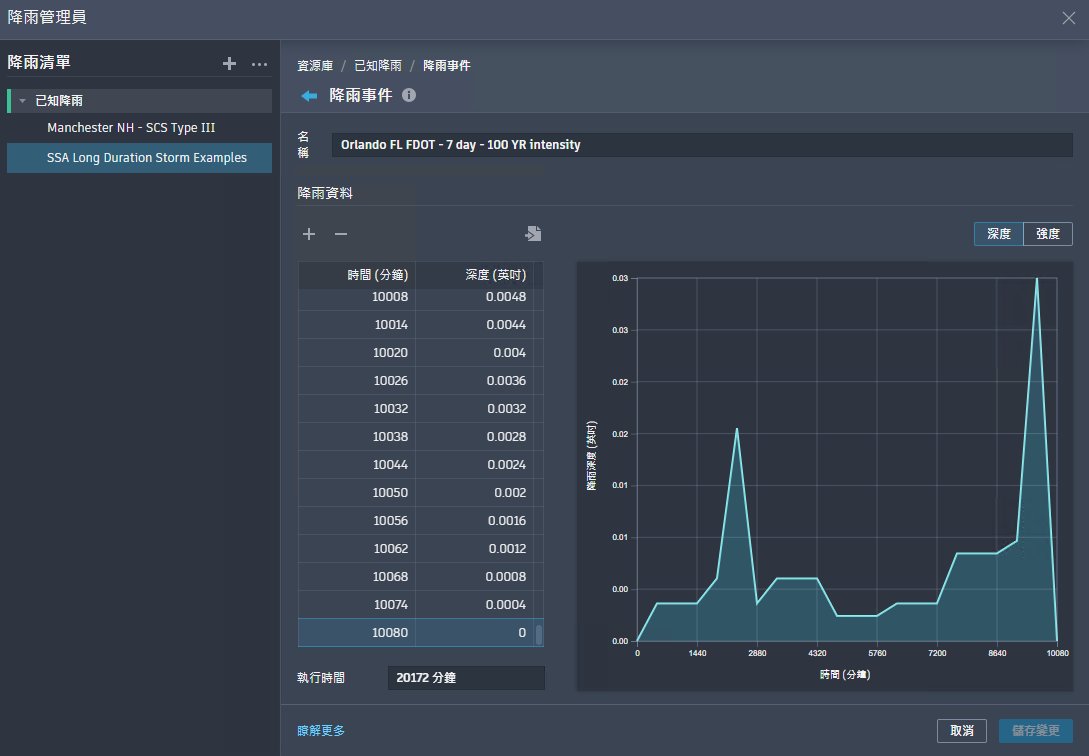

為了支援分析工作流程，系統包括用於建立和管理降雨事件的降雨管理員。瞭解更多。

2026.2 版新增功能

如上所述，Drainage Tools for Civil 3D 現在隨 Civil 3D 2026.2 一起安裝。此更新提供的改進包括，支援強度-持續時間-頻率 (IDF) 降雨集，以及軟體版本之間的雨水物件版本相容性。

一般排水工具增強功能

• 為便於管理，同一版本中的所有排水物件 (包括水塘、地下儲存物件和渠道) 現在均使用統一版本。此物件版本實施允許採用多種方法，由多個團隊共同設計排水系統，而無需將圖面更新為軟體版本。物件功能取決於建立它的版本，以及開啟它的版本。可依需升級物件，以利用新版 Civil 3D 中的功能。瞭解更多。
• 嘗試從在舊版本中建立的主圖面建立水塘物件的資料參考時，Civil 3D 現在會顯示明確的錯誤訊息。這樣可防止相容性問題，並確保跨不同專案版本工作時的資料完整性。
• 加入一則警告，如果啟動「分析排水系統」功能時，有不相符的逕流方法，則會顯示此警告。「合理化公式」和「改進的合理化公式」使用 IDF 降雨資料而非雨量圖，並且這些不同類型的降雨資料無法一起使用。以合理化公式為基礎的逕流方法不能在同一分析中與其他逕流方法一起使用。
• 改善管未指定有曼寧粗糙度係數時的分析行為。會指定預設值 0.012，且會顯示一則警告訊息，指出此值已被使用。此改進提供了一種非侵入式的驗證通知，在標示出遺漏之處的同時，仍允許您直接設定正確的值。
• 加入在管網配置/建立期間，將管連接到水塘或地下儲存物件的功能。
• 改善了將管連接到雨水控制設施時的行為。現在，只要端點位於物件邊界線內，管就會連接。

集水區更新

• 在集水區關聯式功能區上加入「集水區性質」按鈕，以便快速存取物件或型式性質。
• 對「集水區性質」對話方塊的「性質」頁籤進行更新。瞭解更多。
  • 在「集水區性質」對話方塊的「性質」頁籤上，加入編輯流段資料的功能，並允許加入集水區所需類型的流段。已從 Civil 3D 中移除舊式流段遠景。產品內工作流程 (例如右鍵關聯式功能表) 已相應調整。
  • 在「集水區性質」對話方塊的「逕流」頁籤上，加入「合理化公式」和「改進的合理化公式」。這些逕流方法依據集水區面積、逕流係數，以及從強度-持續時間-頻率 (IDF) 降雨資料得出的降雨強度，來計算峰值逕流量。
  • 在「集水區性質」對話方塊的「性質」頁籤上，透過加入下拉式清單和從圖面點選的按鈕，允許選取參考地形。在此處加入該功能的目的是，讓使用者能夠選擇要用於流段坡度的地形。
  • 重新啟用以不同時間單位輸入時間的功能，以將使用者定義的集中時間值轉換為目前的顯示單位。
  • 加入一項功能，以允許集水區排放參考水塘或地下儲存物件，而不僅僅參考管網結構。

渠道更新

• 在模型檢視器中加入對渠道的支援。
• 加入從渠道萃取靜態或動態地勢線的功能。瞭解更多。
• 加入指令設定。瞭解更多。
  • 為定線切線、定線和功能線曲線以及定線螺旋線，加入渠道基準線設定。預設設定為 5.0。
  • 加入渠道斷面設定，來定義預設渠道斷面類型。預設設定為「梯形」。
  • 已加入「來自渠道的地勢線」設定，用於設定萃取地勢線的名稱樣板和線型。

水塘更新

• 對「水塘性質」對話方塊的「儲存」頁籤進行更新。瞭解更多。
  • 加入將儲存曲線資料匯出為 *.csv 檔案的功能。
  • 現在可使用深度增量，來定義概念水塘的儲存曲線。
  • 透過允許刪除包含無效資料的使用者定義列，改善地形所產生水塘的儲存表格。
  • 加入「地形體積」、「圓錐近似值」或「平均端面積」儲存量計算選項。地形產生的水塘將一律使用「地形體積」。
  • 加入了動態階段儲存曲線圖，可顯示儲存面積、深度和體積。將游標放在圖中的深度上，將顯示該階段的相應資料。
• 對功能和指令設定進行更新。
1. 加入的功能和指令設定
   • 加入一項設定，用於控制與水塘相關聯之地勢線的預設型式。
   • 加入儲存設定，用於指定出水高、深度增量和儲存計算方法。
   • 加入入滲設定，用於指定入滲類型、底部入滲率、側面入滲率和安全係數。
   • 加入一項設定，用於控制水塘等高線的預設曲線半徑。
   • 加入「來自水塘的地勢線」設定，用於指定名稱樣板、動態連結，以及要建立的地勢線清單。
   • 加入「建立水塘」設定，用於指定水塘深度、高程、高程參考和內側坡度。
   • 加入「從物件建立水塘」設定，用於指定水塘深度、高程參考和內側坡度，並加入一個選項來移除既有圖元。
• 「水塘性質」對話方塊的「流入量」頁籤現在包含特定於管、渠道和集水區連接的資訊。瞭解更多。
• 對「水塘性質」對話方塊的「流出量」頁籤進行更新。瞭解更多。
  • 特定於管道和渠道連接的有序資訊。
  • 「底部入滲」(Base infiltration) 已更名為「底部入滲」(Bottom infiltration)。

地下儲存物件更新

• 對「地下儲存物件性質」對話方塊的「儲存」頁籤進行更新。瞭解更多。
  • 已修訂計算儲存面積和增量儲存的演算法。變更一個儲存階段中的任何值都不會影響前一個階段。修改儲存面積欄時，此欄內其他儲存格的值會保持不變。
  • 加入將階段地下儲存物件匯出為 *.csv 檔案的功能。資料包括深度、儲存面積、增量儲存體積和體積。
  • 加入了動態階段儲存曲線圖，可顯示儲存面積、深度和體積。將游標放在圖中的深度上，將顯示該階段的相應資料。

「降雨管理員」增強功能

• 為降雨資料管理加入強度-資料-頻率 (IDF) 降雨集。
  • 從自訂、NOAA、SSA 和 Hydraflow *.csv 檔案匯入 IDF 降雨資料。

  瞭解更多。

• 加入顯示、隱藏、縮放和展開已知降雨事件和 IDF 降雨資料的視覺化圖表的功能。

排水系統分析增強功能

• 分析準則現在會在您工作時儲存。已移除儲存變更的提示，以加快工作流程。
• 排水分析現在會在進入分析工作流程之前，提示您提供有效的降雨資料集。
• 在分析報告中加入與合理化公式和 IDF 降雨相關的輸入和結果。
• 變更為分析選取降雨的方式，以使用「分析準則」頁面上的勾選方塊。
• 加入一則警告，如果開始排水系統分析時，沒有集水區流入量，則會顯示此警告。
• 已改進分析結果匯出功能，以在所分析排水系統的一部分發生變更時啟用匯出功能。此解決方案允許匯出結果和分析準則，但輸入資料將保持停用狀態，以避免將變更的輸入值與以前傳回的結果相結合。最佳實踐仍然是重新執行分析，以確保結果符合排水系統的目前狀態。

2026.1 版新增功能

在此更新中，我們已改進雨水控制設施和「降雨管理員」，並提供多項使用者介面增強功能。

一般雨水控制增強功能

• 可在 Autodesk Construction Cloud 中檢視水塘、地下儲存物件和渠道。
• 現在，可以將水塘和地下儲存物件加入至模型檢視器。
• 在「探勘器」中，「雨水控制設施」已從「管網」節點移至其自身的第一層節點。
• LIST 指令現在會顯示水塘和地下儲存物件的性質。
• 已將水塘和廊道加入至「資料捷徑編輯器」。
• 在此 2026.1 版本中，包含技術預覽中水塘、地下儲存物件和渠道物件的圖面將會正確開啟和顯示。保持版本相容性和追蹤功能。

  儘管可以正常執行分析，但無法建立或編輯排水設計物件幾何圖形或性質。

  • 會顯示一個警告對話方塊，指示與 Civil 3D 2026.1 不相容。
  • 若要將這些物件更新為目前版本以進行編輯，請從指令行執行 DRAINAGEDESIGNUPGRADE。

水塘更新

瞭解更多：
• 水塘
• 「水塘性質」對話方塊
• 現在，可以使用資料捷徑和資料參考，在圖面之間共用水塘。
• 為清楚起見，我們已重新設計「水塘性質」對話方塊中的「儲存」頁籤。
• 現在可以從地形建立水塘。也可以使用「從地形重新定義」指令來更新水塘。
• 水塘現在具有類型分類。概念式水塘是在圖面中繪製的，地形式水塘則是從地形建立的。
• 有四個新指令可用於編輯水塘整地：「快速編輯水塘」、「加入側坡」、「加入等高線」和「刪除等高線」。
• 現在，您可以透過在圖元區中修改物件，來調整水塘的坡度和體積。修改動作包括加入坡度、編輯坡度、刪除坡度等高線、加入等高線和編輯等高線高程。
• 「加入曲線」指令已更名為「為水塘建立圓角」。
• 可以使用「深度增量」或「使用者定義」模式，規劃地形式水塘的階段儲存曲線。
• 水塘體積計算已得到改進。
• 現在，所有水塘對話方塊中都提供型式選取下拉式清單。

渠道更新

瞭解更多：
• 渠道
• 「渠道性質」對話方塊
• 加入 CreateChannel 指令。
• 為三角形、矩形和自訂渠道橫斷面提供額外的斷面造型。
• 您可以從 CSV 檔匯入點，或在圖面中點選次組合，來手動定義自訂渠道橫斷面。
• 可透過從圖面中的既有次組合匯入的方式，來定義自訂渠道橫斷面。
• 可以自訂渠道基準線的樁號範圍 (原始樁號)。
• 對於渠道建立作業，現已支援將定線和縱斷面做為渠道基準線。
• 現在提供渠道指令和功能設定。

地下儲存物件更新

瞭解更多：
• 地下儲存物件
• 「地下儲存物件性質」對話方塊
• 現在，您可以選取地下儲存物件，並從關聯式功能表建立、複製和編輯其平面視圖型式。
• 加入一項功能，以顯示蓄水設施階段深度處的空置容積 (空隙) 比例。

「降雨管理員」增強功能

瞭解更多：關於「降雨管理員」

• 已實施使用者介面改進，以輕鬆建立、組織、修改和交換各種降雨資料。
• 加入了分佈型降雨，以便根據套用至降雨分佈的降雨深度，來建立降雨資料。
• 加入一項功能，以根據 SCS 降雨分佈和有效降雨深度 (0 至 10080 公釐)，來建立分佈型降雨事件。
• 加入一項功能，可透過降雨資源庫 (*.RAIN) 檔案匯入和匯出個別降雨資料或降雨資料集，以與其他圖面共用。

排水系統分析增強功能

瞭解更多：分析排水系統

• 將個別和總計系統排水口詳細資料加入至分析結果的「排水系統」頁籤。
• 匯出選項增強功能包括選取目前結果欄、所有結果欄，或完全排除結果。
• 匯出分析資料時現在會包括降雨和輸入資料。
• 分析匯出的 Excel 檔案現在包括輸入資料的額外頁籤。其中包括 SBUH 逕流、結構、SCS 逕流、SWMM、分析準則、雨水控制設施 (水塘和地下儲存物件)、連接 (管和渠道)、雨水控制出水口及時間面積逕流。
• 現在支援將繞道流量從進水口結構傳遞至下游目標進水口結構。
