在熔接件中建立焊道特徵

在熔接件組合中，使用「熔接」頁籤上的指令來建立填角熔接、起槽熔接以及表面熔接。沿選取面的長度建立間斷或連續填角熔接，或使用起槽熔接透過實體焊道連接兩個面。

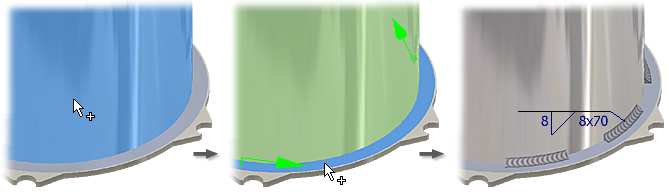

以下影像展示表面熔接、填角熔接與間斷填角熔接。

焊道特徵永遠受後置熔接切削特徵的影響，但不受熔接準備特徵的影響。焊道特徵也不會包括在組合特徵參與清單中。

可以在建立焊道時建立熔接符號，也可以在獨立作業中建立熔接符號。

建立填角熔接特徵

填角熔接透過在單個零件或多個零件的一個或多個面之間加入材料來建立轉角。

在熔接件組合中，按兩下瀏覽器中的「熔接」群組以啟用它。
在功能區上，按一下「熔接」頁籤「熔接」面板「圓角」，以開啟「填角熔接」對話方塊。
在圖形視窗中，為第一個選集選取一個或多個面。使用 Shift 鍵取消多餘面的選取。
按一下右鍵並選取「繼續」，然後選取圖形視窗中的第二組面。
如果需要，選取「鏈」勾選方塊，以將面鏈接在一起。
選取焊道的方位，然後輸入聯珠段的相應值。
按一下箭頭以選取聯珠輪廓線。
如果選擇「凸面」或「凹面」輪廓線，則可使用「偏移」值。此值描述了曲線從平面偏移的量，如下圖所示：圖形視窗中的預覽將隨著輸入的值而更新。
建立間斷聯珠時，請根據作用中標準設定值。預覽影像展示套用值的位置。
在「實際範圍」下，按一下向下箭頭並選取熔接的終止方式。
- 使用「範圍全部」貫穿所有面。如果有從特徵中移除某些面，「全部」仍會是有效的終止方法，因為它不依賴於特定的距離或面。
- 僅在確定整個設計變更過程中，起始和終止面 (或平面) 都將保持不變時，才使用「範圍從-至」。如果「從」或「至」面 (或平面) 消失，則特徵將會失效。按一下起始和終止平面或面。所選終止平面和面必須平行。
- 如果要指定起點 (有或沒有偏移值) 和焊道的全長，請使用「範圍起始-長度」。如果熔接不在邊上開始或結束，請使用「起始-長度」。選取「方向」圖示來反轉起點。
如果適用，請按一下「建立熔接符號」勾選方塊。填角焊道會連結至熔接符號中的值，除非您明確中斷連結。輸入值，以定義熔接符號的內容與外觀。

若要取得有關熔接符號中值的意義的更多資訊，請參閱模型熔接符號參考。
按一下「套用」，以建立填角焊道與熔接符號 (如果已選取熔接符號)。如果需要，可以繼續建立聯珠，或按一下「取消」關閉對話方塊。

建立起槽熔接特徵

在熔接件組合中，按兩下瀏覽器中的「熔接」群組以啟用它。
在功能區上，按一下「熔接」頁籤「熔接」面板「起槽」，以開啟「起槽熔接」對話方塊。
如果需要，請選取「鏈面」勾選方塊以點選多個切面。
按一下「面集 1」，並在圖形視窗中為第一個選集選取一個或多個面。使用 Shift 鍵取消多餘面的選取。選取的面與按鈕面上標有顏色的線相符。
- 如果您希望焊道延伸選集的完整長度，請選取「整面熔接」勾選方塊。
- 選取「鏈面」以在選取中包括所有切面。
- 選取「忽略內部迴路」勾選方塊，以穿過內部迴路 (例如孔或切割) 延伸焊道。
按一下右鍵並選取「繼續」，然後選取圖形視窗中的第二組面。選取的面與按鈕面上標有顏色的線相符合。

選取「整面熔接」和「忽略內部迴路」勾選方塊，以指定第二個選集的處理方式。
按一下「填滿方向」。在圖形視窗中，按一下邊或面以指示熔接方向。
如果不需要點選方向 (例如孔中的圓柱)，請選取「徑向填滿」勾選方塊以定義方向。
如果需要，請按一下「建立熔接符號」勾選方塊。輸入值，以定義熔接符號的內容與外觀。

若要取得有關熔接符號中值的意義的更多資訊，請參閱模型熔接符號參考。
按一下「套用」，以建立起槽焊道與熔接符號 (如果已選取熔接符號)。如果需要，可以繼續建立聯珠，或按一下「取消」關閉對話方塊。

建立表面熔接特徵

開啟熔接件組合。如有必要，請將標準組合轉換為熔接件。若要取得更多資訊，請按一下〈將組合轉換為熔接件〉。
在瀏覽器中，在 Welds 資料夾上按一下右鍵，並選取「編輯」。
在功能區上，按一下「熔接」頁籤「熔接」面板「表面」。
指定「選取模式」。選取一條或多條邊，或選取一系列連續邊或一個封閉迴路。
在「實際範圍」下，按一下箭頭以選取終止表面焊道的方式：
- 使用「全部」貫穿所有面。如果有從特徵中移除某些面，「全部」仍會是有效的終止方法，因為它不依賴於特定的距離或面。
- 必須確定在整個設計變更過程中，起始和終止面 (或平面) 都將保持不變，才能使用「從-至」。如果「從」或「至」面 (或平面) 消失，則特徵將會失效。按一下起始平面和終止平面。所選平面和面必須是平行的。
在「區域」中，點選區域，或使用「測量」」指令或「展示標註」。
選取「建立熔接符號」勾選方塊，以在建立表面焊道的同時建立熔接符號。若要取得更多資訊，請按一下模型熔接符號參考。

如果願意，可以在以後建立熔接符號。表面焊道嵌套於瀏覽器 Weld 資料夾中的熔接符號下。
