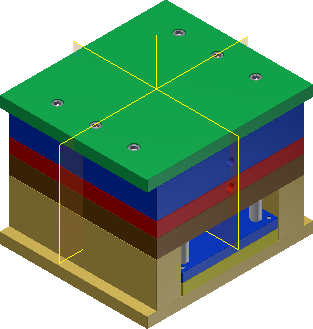

放置使用者定義的模座

放置使用者定義的模座

執行以下作業之一:

注意事項: 在儲存之前,您可以使用「模座建立」指令指定模座的資訊,例如對齊方式和元件的稱號。
  1. 在「模具組合」頁籤的「模具組合」面板上,按一下「使用者模座」。

  2. 在檔案開啟對話方塊中,瀏覽至模座組合檔並選取該檔案。

  3. 若要啟用或停用自動約束,按一下「選項」。

  4. 按一下「開啟」。

    注意事項: 如果組合不包含模座資訊,會顯示警告方塊。按一下「是」以繼續,或按一下「否」以取消並指定模座資訊,然後再放置模座。
  5. 選取點或邊以指定放置參考。

  6. (可選) 指定模仁型腔深度。

  7. (可選) 在下拉式清單中選取角度,以旋轉模座。

  8. 按一下「確定」以完成。
