定義加入至板金面的轉角接縫。

存取方式

功能區：「板金」頁籤 「修改」面板 「轉角接縫」

形狀

控制轉角接縫的造型、間隙測量方法、重疊類型和間隙參數。

造型

選取模型的邊並指定是否裂口轉角。

轉角接縫

指定既有共面板金面或相交板金面之間的新轉角幾何圖形。

轉角裂口

指定裂開的轉角。使用此選項可開啟方頭轉角，以便建立板金轉角接縫 (通常在轉換的零件模型上)。

邊

在每個面上選取一條模型邊。

斜接/接縫

在共面上選取邊時，標示為_「斜接」_，而在非共面上選取邊時，標示為_「接縫」_。控制包括：

• 使用的間隙測量方法
• 縫隙重疊類型
• 間隙距離值
• 重疊百分比 (如有需要)

最大間隙距離

使用此選項建立轉角縫隙，可以與使用物理檢測標尺方式一致的方式對其進行測量。

面/邊距離

建立轉角縫隙，可從第一條選取邊旁邊的面到第二條選取邊測得。這些轉角接縫與 R2008 之前的 Inventor 版本產生的接縫一致。

重疊選項

45 度

(共面選取/最大間隙距離) 可將「對稱間隙」接縫類型套用至所選的轉角接縫。

對稱間隙

(共面選取/面/邊距離) 可將「對稱間隙」接縫類型套用至所選的轉角接縫。

對稱間隙

(非共面選取/最大間隙距離) 可將「對稱間隙」接縫類型套用至所選的轉角接縫。

沒有重疊

(非共面選取/面/邊距離) 可將「沒有重疊」接縫類型套用至所選的轉角接縫。

重疊

(共面選取/最大間隙距離) 可將「重疊」接縫類型套用至所選的轉角接縫。

重疊

(共面選取/面/邊距離) 可將「重疊」接縫類型套用至所選的轉角接縫。

重疊

(非共面選取/最大間隙距離) 可將「重疊」接縫類型套用至所選的轉角接縫。

重疊

(非共面選取/面/邊距離) 可將「重疊」接縫類型套用至所選的轉角接縫。

反轉重疊

(共面選取/最大間隙距離) 可將「反轉重疊」接縫類型套用至所選的轉角接縫。

反轉重疊

(共面選取/面/邊距離) 可將「反轉重疊」接縫類型套用至所選的轉角接縫。

反轉重疊

(非共面選取/最大間隙距離) 可將「反轉重疊」接縫類型套用至所選的轉角接縫。

反轉重疊

(非共面選取/面/邊距離) 可將「反轉重疊」接縫類型套用至所選的轉角接縫。

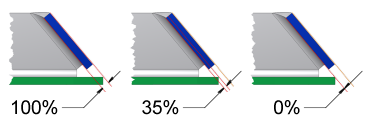

百分比重疊

使用從 0 到 1 的小數值將重疊指定為凸緣厚度的百分比。當重疊類型指定為：重疊或反轉重疊時，該選項有效。

間隙

• 「間隙」指定轉角接縫的邊之間 (或面與邊之間) 的距離。如果其與預設值不同，請輸入一個值。

• 「厚度」為在作用中的板金型式中指定的值。如果先前編輯過此值，您可以將其重置為在板金型式中定義的參數。您也可以使用下拉式清單中的選項執行以下作業：

  • 測量用於此值的圖徵距離。
  • 展示標註以指出用於此值的標註。
  • 列示要用於替代此值的參數。如果此值先前已變更，則將其重置為「特徵值」。

(更多)

延伸轉角

指定如何延伸轉角。

對齊

投影第一個面以使其與第二個面對齊。

互垂

投影第一個面以使其與第二個面互垂。

「折彎」頁籤

若要取得有關「折彎」頁籤的資訊，請參閱板金折彎選項參考。

「轉角」頁籤

若要取得有關「轉角」頁籤的資訊，請參閱板金轉角選項參考。
