定義和管理接頭關係

每個接頭類型完全定義所選元件的位置和運動。您可以選取端點、中點或中心點幾何圖形 (包括槽的中心點)，以定義接頭。您還可以使用「鎖住」和「保護」，來設定接頭關係條件。

在功能區上，使用「組合」頁籤 「關係」面板 「接頭」，在兩個組合元件之間放置接頭。

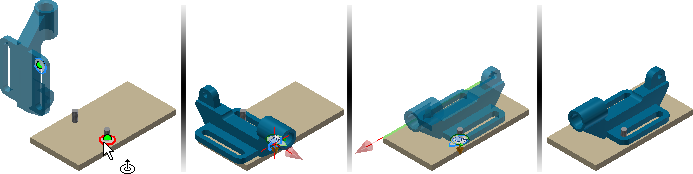

使用「接頭」來定位元件並定義運動

首先，將元件放置在組合檔中。

1. 啟動「接頭」指令。

   預設接頭類型為「自動」。「自動」會根據下列規則確定接頭類型：

   • 如果選取的兩個原點成環形，會選取「旋轉」。

   • 如果選取的兩個原點是圓柱上的點，會選取「圓柱」。

   • 如果選取的兩個原點是圓球上的點，會選取「球」。

   • 對於所有其他原點選取，會選取「剛性」。

     注意事項: 無法使用選取規則指定滑塊接頭。

2. 選取活動元件上的原點。

   秘訣: 在所需的元件亮顯後按 Ctrl，以將選取限制在該元件上。

3. 預設原點選取直接從幾何圖形推論。對於無法直接推論的原點，從關聯式功能表中選取：

   • 若要在 2 個面之間建立接合原點，請選取「兩個面之間」，並透過選取兩個面和一個點指定兩個面之間的虛擬中點。
   • 若要建立接合原點並指定其距原點的偏移距離，請選取「偏移原點」。拖曳操控點箭頭或輸入偏移值，以變更原點的位置。點選要與原點對齊的參考幾何圖形。

4. 選取固定元件上的原點。

5. 如有必要，可以變更接頭類型。

6. 如有必要，使用「翻轉元件」以反轉正方向。

7. 如有必要，請選取「對齊 1」並點選以下其中一項，以指定對齊方向：

   • 活動元件上的平物面、點或邊。
   • 瀏覽器或圖形視窗 (如果可見) 中的工作平面/工作軸線/工作點。如果「對齊 1」為點選取 (草圖點或工作點)，「對齊 2」也必須為點選取。

8. 如有必要，請選取「對齊 2」並選取固定元件，以指定對齊方向。

9. 若要變更對齊方向，請選取「反轉定線」。

10. 按一下「套用」或「確定」，以完成作業。

使用「限制」來定義運動範圍

定義限制的步驟：

1. 建立或編輯接頭。

2. 開啟對話方塊，並按一下「限制」頁籤。

   秘訣: 如果對話方塊不可用，請按小工具列中的三點進行顯示。

   可使用「角度」或「線性」選項，具體取決於接頭類型。例如，旋轉接頭支援角度限制，但不支援線性限制。

   注意事項: 限制不適用於剛性接頭。

3. 設定必要的起始值、目前值和結束值。

4. 按一下「確定」。

具有已定義限制的關係在瀏覽器中以 +/- 符號進行標記。

鎖住或保護接頭

• 鎖住關係，以保持目前的位置。鎖住不同於固定元件。固定元件會消除所有自由度，並使元件位置在空間中固定。鎖住會消除所有運動，但允許元件在相關元件移動時變更位置。
• 保護關係，可在加入的關係違犯必要的自由度時發出警告。

鎖住或保護關係：

1. 在瀏覽器中找到關係。
2. 在關係上按一下右鍵，然後在關聯式功能表中選取「鎖住」或「保護」。
3. 若要移除條件，請清除勾選標記。

編輯或修改接頭

若要編輯接頭，請在模型瀏覽器按兩下接頭，或在圖形區域按兩下接頭圖像。

若要修改接頭，請在模型瀏覽器選取接頭，然後在編輯欄位修改值。
