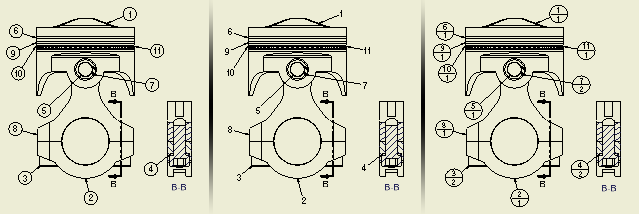

指定件號型式

可使用「型式與標準編輯器」對話方塊來編輯件號型式。

1. 選取「管理」頁籤 「型式與標準」面板 「型式編輯器」，以開啟「型式與標準編輯器」對話方塊。

2. 展開瀏覽器中的「件號」節點，然後選取要編輯的件號型式。

   注意事項: 若要建立件號型式，請選取既有件號型式，以將其用做樣板。然後按一下「新建」，並在「新本端型式」對話方塊中設定性質。

3. 在「件號型式」視窗中的「子型式」方塊中，設定要在件號中使用的參考引線和字型。

4. 在「件號格式化」視窗中，設定件號造型、要顯示的性質以及符號大小。

   若要使用草圖符號做為預設件號造型，請按一下「使用者定義的符號」，然後從清單中選取草圖符號。

5. 如果需要，設定預設偏移間距。

6. 如果合適，請加入註釋。

7. 按一下「儲存」儲存編輯。

8. 按一下「完成」關閉「型式與標準編輯器」。
