使用公母模仁胚料型腔

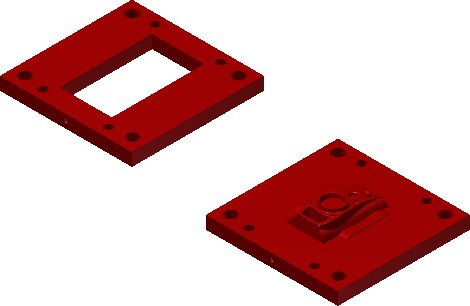

建立矩形公母模仁胚料的型腔

1. 在「模具組合」頁籤中，按一下「公母模仁胚料型腔」。

2. 在「公母模仁胚料型腔」對話方塊中，按一下向下箭頭，然後選取修剪公母模仁胚料型腔的方式：

   • 線材切割間隙
   • 外圓角
   • 孔間隙
   • 將公母模仁合併到模板平板中
   注意事項: 若要啟用「工具直徑」，請選取「倒圓角」和「孔間隙」。

3. 若要建立防呆設計：

   • 選取「圓角」或「倒角」。
   • 輸入圓角或倒角值。
   • 選取要於其中加入圓角或倒角的轉角。
   • 如果「工具直徑」可用，請輸入切割工具直徑。

4. 在「型腔清單」中，將每個公母模仁指定給適當的型腔。

5. 按一下「確定」。

建立圓柱形公母模仁胚料的型腔

1. 在「模具組合」頁籤中，按一下「公母模仁胚料型腔」。
2. 在「公母模仁胚料型腔」對話方塊中，按一下向下箭頭，然後選取修剪公母模仁胚料型腔的方式：
   • 盲腔
   • 通腔
   • 將公母模仁合併到模板平板中
3. 按一下「確定」。

編輯公母模仁胚料型腔

1. 在「模具設計」瀏覽器中，在「公母模仁胚料型腔」節點上按一下右鍵，然後按一下「編輯特徵」。
2. 在「公母模仁胚料型腔」對話方塊中，修改設定。
3. 按一下「確定」。

刪除公母模仁胚料型腔

• 在「模具設計」瀏覽器中，在「公母模仁胚料型腔」節點上按一下右鍵，然後按一下「刪除」。
