在圖面內加入一般註記

建立不會貼附到圖面中視圖、符號或其他物件上的獨立分離式註記。

新增功能：2025

使用「文字」將一般註記加入至圖面。

在圖面內加入註記

在功能區上，按一下「註解」頁籤 「文字」面板 「文字」。 在圖形視窗中，按一下以放置文字方塊的插入點，或拖曳以定義文字方塊的區域。 在「設定文字格式」對話方塊中，於文字方塊內輸入文字。您可以使用該對話方塊中的選項，加入符號、多種性質類型和具名參數，或者變更文字格式。 在此對話方塊中變更文字格式，僅取代該文字的文字型式。若要變更所有文字的預設格式，請修改指定文字型式或變更製圖標準以指定不同的文字型式。

注意事項: 選取「設定文字格式」對話方塊的「物理性質」-「模型」性質類型，在文字中加入模型質量、密度、體積和面積。如果物理性質的顯示值為「不適用」，則模型的物理性質是過期的。若要更新模型，請開啟模型檔案並選擇「管理」頁籤 「更新」面板 「更新質量」。

• 若要在儲存模型時維持最新物理性質，請在「應用程式選項」對話方塊的「一般」頁籤中，選取「儲存時更新物理性質」。

• 如果需要，請從對話方塊頂部的下拉式功能表中，選取預先定義的預置，或建立新預置。若要取得更多資訊，請參閱〈使用預置〉。

編輯圖面註記

您可以編輯註記中的文字或變更其中的符號或參數。

1. 選取註記，按一下滑鼠右鍵並從功能表中選擇「編輯引線文字」。

2. 在「設定文字格式」對話方塊中，於文字方塊內按一下以設定插入點。刪除或加入文字，或使用該對話方塊中的選項，加入符號和具名參數或變更文字格式。

旋轉圖面註記

將繞插入點旋轉文字。例如，如果註記是靠左上角對齊的，則繞左上角旋轉註記。

使用以下其中一種方式來旋轉註記：

• 按兩下圖面註記，然後在「設定文字格式」對話方塊的「旋轉角度」欄位中輸入值。

• 在註記上按一下右鍵，然後選取「順時鐘旋轉 90 度」或「逆時鐘旋轉 90 度」。

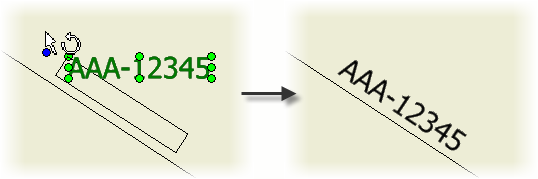

• 選取註記，然後拖曳藍色旋轉掣點，以將文字旋轉至所需位置。



變更文字的單位屬性

您可以將文字設定為以兩種測量單位顯示參數。將以在關聯的製圖標準和定義的對照單位中所指定的單位來顯示它們。

1. 選取文字，按一下滑鼠右鍵並從功能表中選擇「編輯單位屬性」。

2. 按一下以移除「使用標準表現法」勾選框的勾選。

3. 設定屬性。

建立註記時變更型式

在「註解」頁籤的「格式」面板上，按一下「型式」清單上的箭頭，然後選取一種型式。

變更既有註記文字的型式

選取要變更的註記文字，然後在「註解」頁籤的「格式」面板上按一下「型式」清單上的箭頭，然後選取一種型式。
