建立迴轉特徵

瞭解從面、草圖輪廓或基本圖元建立迴轉特徵的工作流程。

兩個基本圖元造型建立指令 (「圓環」和「圓球」) 僅可建立完整的迴轉，而無法建立曲面或部分迴轉。

「預置」依預設會隱藏。如果您要為常用造型建立擠出預置，請在「進階設定」功能表中取消勾選「隱藏預置」。若要進一步瞭解預置，請參閱〈使用預置〉。

建立迴轉特徵

迴轉特徵可以是基準特徵 (即第一個特徵)，或用於定義元件的輔助特徵。

在沒有輪廓草圖的情況下開始迴轉

1. 在功能區上，按一下「3D 模型」頁籤 「建立」面板 「迴轉」。「草圖」指令會啟動，並顯示原點工作平面。
2. 按一下某工作平面。將在該平面上建立一個草圖，並顯示「草圖」頁籤。
3. 使用草圖指令繪製要迴轉的輪廓。
4. 如果不使用原點軸線，則會建立軸線草圖或投影軸線。
5. 按一下「完成草圖」。會顯示「迴轉」指令性質面板，並預覽結果。
6. 選取特徵類型。

欲瞭解後續步驟，請參閱下面的〈使用「性質」面板定義迴轉特徵〉。

在有輪廓草圖的情況下開始迴轉

包含您想要迴轉之輪廓的草圖必須可見或處於作用中狀態。有效的幾何圖形可以是：

• 新草圖，其中包含一或多個尚未用來建立任何特徵的輪廓。
• 所含幾何圖形可建立一個或多個封閉面域的草圖。幾何圖形可以投影到草圖，以建立輪廓或面域。
• 既有草圖，該草圖已由特徵消耗且在啟動該指令時可見。依預設，「進階功能表」選項「使用 (+) 時保持草圖可見」處於打開狀態。
• 沒有草圖也沒問題！草圖指令會啟動。按一下工作平面或面，然後開始繪製草圖。

在功能區上，按一下「3D 模型」頁籤 「建立」面板 「迴轉」。欲瞭解後續步驟，請參閱下面的〈使用「性質」面板定義迴轉特徵〉。

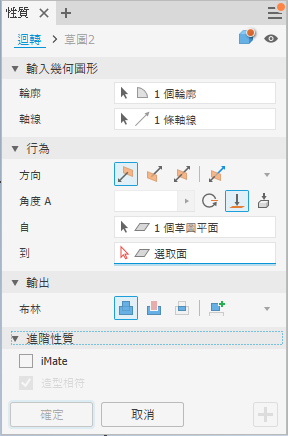

使用「性質」面板定義迴轉特徵

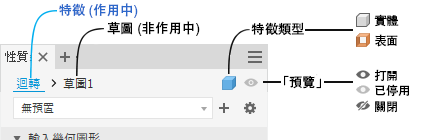

「性質」面板頂端是軌跡。首先顯示特徵定義，如果按一下軌跡草圖文字，即可在特徵定義與編輯草圖之間快速移動。按一下軌跡特徵文字，即可返回特徵環境。

1. 軌跡右側是特徵類型。類型決定「性質」面板中顯示哪些選項。

   指定特徵類型：

   • 實體 (預設) - 從開放輪廓或封閉輪廓建立實體特徵。開放輪廓選取不可用於基準特徵。
   • 曲面 - 從開放輪廓或封閉輪廓建立曲面特徵。該特徵做為建構曲面以終止其他特徵，或者做為分割工具以建立分割零件，或將零件分割為多個本體。「曲面」選項不可用於組合迴轉或基本圖元。

   按一下該圖示可切換至其他特徵類型。

2. (可選) 如果您有迴轉特徵預置並想要使用預置，請按一下「進階設定」功能表，然後選取「隱藏預置」(預設為已勾選) 來取消勾選該選項，並展示「預置」控制。



3. 指定輸入幾何圖形。您可以使用窗選方式快速選取相同草圖內的多個封閉輪廓。

   重要: 在特徵預覽期間，可以對可見的草圖標註進行編輯，而無需進入草圖環境。

   • 輪廓 - 依預設，輪廓選取器處於作用中狀態，並且會發生以下情況：

   • 只有一個輪廓 - 自動選取輪廓。

     • 多個輪廓 - 選取輪廓、迴路或用來定義要建立之迴轉特徵的面域。
     注意事項: 對於零件特徵，可以使用共用草圖做為輪廓。共用草圖的步驟：
     1. 在瀏覽器中，在包含要用來顯示草圖節點之草圖的特徵旁邊，按一下加號。
     2. 在草圖圖示上按一下右鍵，然後按一下「共用草圖」。將自動共用您在多個特徵中使用的任何草圖。

   軸線 - 在顯示畫面中按一下右鍵並選取「繼續」，或按一下性質面板選取器，然後從作用中草圖中選取一條軸線。

4. 指定「行為」參數。

   1. 方向

      • 預設：僅向一個方向擠出。
      • 翻轉：向「方向」(預設) 的相反方向迴轉。
      • 對稱：向草圖平面的兩個相反方向迴轉，且在每個方向使用指定「角度 A」值的一半。
      • 不對稱：向草圖平面的兩個相反方向迴轉，且使用「角度 A」和「角度 B」這兩個值。針對每個角度輸入一個值。按一下 「翻轉」可置換角度值。

   2. 角度

      • 角度 A：指定起始和終止平面之間的迴轉角度。拖曳操控點將以 5 度的增量修改值。

      • 角度 B：指定次要方向的角度。會針對「不對稱」方向顯示此選項。

      • 完整：將輪廓迴轉完整的 360 度。

      • 到：對於零件迴轉，需要指定在其上終止迴轉的結束面或平面。如果終止面與迴轉特徵不相交，面會自動延伸以建立特徵。使用「最小解法」 選項可協助進行解析。

        • 延伸面至終止特徵 -「到」或「到下一個」選取項與迴轉輪廓不相交時，會自動啟用此選項。您也可以手動打開或關閉此選項。
        • 最小解法 - 如果終止面的選項不明確，請指定擠出終止於最近的面。

        對於組合迴轉，您可以選取位於其他元件上的面和平面。要選取的工作平面和工作點，必須與要建立的組合迴轉位於同一組合層級。

      • 到下一個﹕需要相交本體，以在指定方向終止迴轉特徵。使用「終止符」選取器，選取要終止迴轉的實體，以及迴轉特徵的方向選項。

      注意事項: 使用「從」和「至」選項，可取得與舊版的「與面的距離」和「介於」方法相同的結果。

   3. 對於多重本體零件，請按一下「從」選取器並選取參與本體。

5. 對於非基準特徵，請指定一個作業：

   • 接合：可將由迴轉特徵建立的體積加入到其他特徵或本體。在組合環境中不可用。
   • 切割：可將由迴轉特徵建立的體積從其他特徵或本體中移除。
   • 相交：從迴轉特徵和其他特徵的共用體積中建立特徵。刪除未包括在共用體積中的材料。在組合環境中不可用。
   • 新實體：建立實體本體。每個實體本體均為從其他本體中分離出來的獨立特徵集合。如果需要，請更名本體。

6. 進階性質

   • iMate (可選) 將 iMate 放置在完整環形邊上。Autodesk Inventor 會嘗試將 iMate 放置在最可能有用的封閉迴路上。在大多數情況下，僅在每個零件上放置一個或兩個 iMate。

   • 造型相符：如果您在零件檔中選取一個開放輪廓，請指定是否要使造型相符；如果是這樣，請選取要保留的一側。

     選取「造型相符」會建立洪水填滿迴轉特徵。輪廓的開放端點將延伸至迴轉軸線 (如果可能)，或延伸至本體的併入方塊。對於定義面上的拓樸變更，「造型相符」迴轉可產生穩定且可預測的本體。



     清除「造型相符」選項，可透過將開放端延伸至零件並封閉它們之間的間隙，來封閉開放輪廓。將建立迴轉，就像您指定了封閉輪廓一樣。



7. 按一下「確定」或 (建立新特徵)，以繼續定義擠出特徵。

從基本圖元建立迴轉特徵

1. 按一下「3D 模型」頁籤 「基本圖元」面板 「圓球」 或「3D 模型」頁籤 「基本圖元」面板 「圓環」。1`.選取草圖平面。草圖平面可以是一個原點平面、工作平面或平物面。

2. 執行以下其中一項作業，來定義造型：

   • 對於圓球，請按一下以定義中心，然後按一下以定義直徑。
   • 對於圓環，請按一下以定義中心，按一下以定義剖面的中心，然後按一下以定義剖面直徑。

3. 如果零件檔中有多個本體，請在「迴轉」對話方塊的「造型」頁籤上，按一下「實體」選取器，以選擇參與本體。

4. 指定一個作業：

   • 接合：可將由迴轉特徵建立的體積加入到其他特徵或本體。在組合環境中不可用。
   • 切割：可將由迴轉特徵建立的體積從其他特徵或本體中移除。
   • 相交：從迴轉特徵和其他特徵的共用體積中建立特徵。刪除未包括在共用體積中的材料。在組合環境中不可用。
   • 新實體：建立實體本體。每個實體本體均為從其他本體中分離出來的獨立特徵集合。本體可以與其他本體共用特徵。如果需要，請更名本體。

5. (可選) 在「進階性質」區段中，選取「推論 iMate」，以將 iMate 放置在封閉迴路上。

6. 按一下「確定」或 (建立新特徵)，以繼續定義擠出特徵。

編輯迴轉特徵

1. 在圖形視窗或瀏覽器中，於特徵上按一下右鍵，然後選擇「編輯特徵」。您可以按兩下瀏覽器節點以編輯特徵。

   將顯示「性質」面板。

2. 變更定義值、特徵終止方式，或者特徵是與另一特徵接合、切割或相交，還是新特徵。

若要編輯特徵草圖，請在「性質」面板軌跡文字中，按一下「草圖#」，然後開始編輯草圖。若要取得更多資訊，請參閱〈建立和編輯草圖〉。
