在組合元件之間放置運動約束
使用「約束」指令可以指定組合元件之間預期的運動速率。

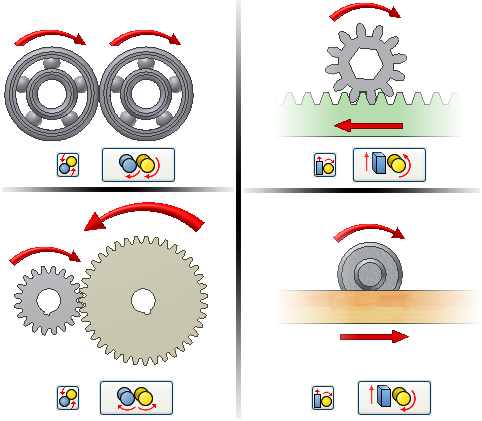

運動約束會在元件之間保持旋轉移動或旋轉-轉換移動。您可以指定比率或透過點選幾何圖形來確定比率。

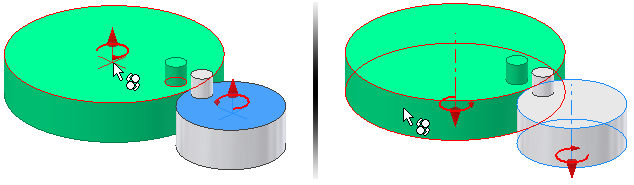

若要指定旋轉元件的比率，請選取每個元件上的環形面或環形邊。若要根據相對大小計算比率，請選取每個元件上的圓柱面。

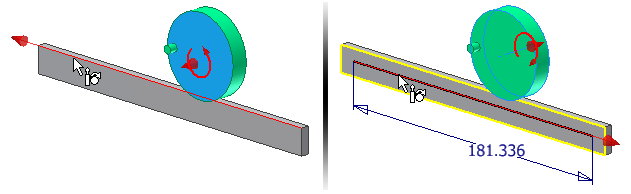

若要指定旋轉-轉換元件的距離，請選取旋轉元件上的環形面或環形邊，以及轉換元件上的直線邊。您可以根據周長和長度計算距離。選取旋轉元件上的圓柱面，以及轉換元件上的直線邊或草繪式線。
若要開始，請在組合檔中放置要約束的元件。
在功能區上，按一下「組合」頁籤
「關係」面板 「約束」
。在對話方塊中，按一下「運動」頁籤
。按一下「旋轉」或「旋轉-轉換」
。在圖形視窗中選取第一個元件。選取環形面或環形邊，以指定比率或距離。選取圓柱面，以計算比率或距離。
在圖形視窗中選取第二個元件。選取圓柱面或直線邊。會自動計算比率或距離，並將其輸入至欄位中。
如果適用，請選取「向前」或「反轉」以變更旋轉方向。
以下列其中一種方法來指定運動﹕
- 對於旋轉約束，請接受計算的比率或輸入比率，以指定元件相對於彼此的移動。
- 對於旋轉-轉換約束，請接受計算的距離或輸入距離，該距離是第一個元件每次旋轉時第二個元件移動的距離。
按一下「套用」，以繼續放置約束，或按一下「確定」，以建立約束並關閉對話方塊。
注意事項: 如果有其他元件妨礙選取，請執行下列其中一項：
- 暫時先關閉可見性，然後再放置約束。按一下來選取一個元件，然後按一下滑鼠右鍵，並選取「可見性」。
- 在對話方塊中選取「先點選零件」，然後按一下您要約束的元件。清除勾選框以還原選取模式。
