加入特徵控制框符號

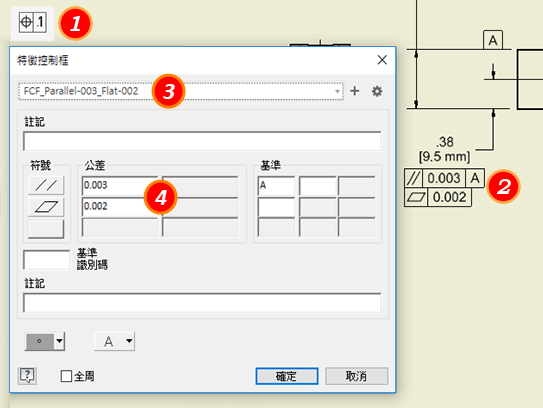

在功能區上，按一下「註解」頁籤 「符號」面板 「特徵控制框」。

若要放置符號，請執行下列動作之一：

• 若要建立與零件邊關聯的符號，請將游標暫停在邊上，然後按兩下來加入符號。

• 若要建立沒有引線的符號，請按兩下符號的位置。

• 若要建立與幾何圖形相關聯之沒有引線的符號，請按兩下亮顯的邊或點。此符號即可貼附到邊或點。

• 若要建立有引線的符號，請按一下引線起點的位置。按一下亮顯的邊或點，引線將貼附至該邊或點。移動游標，並按一下以在引線內加入頂點。當符號指示器在所需位置時，按一下右鍵，然後選取「繼續」。

  秘訣: 若要編輯框架位置，請將游標暫停於符號綠點上，然後按一下並拖曳綠點以重新定位。拖曳較小的距離會將符號翻轉到邊的另一側。拖曳較大的距離會將框架拖離邊，並加入引線。
  秘訣: 若要旋轉特徵控制框符號，請在符號上按一下右鍵，然後按一下「順時鐘旋轉 90 度」或「逆時鐘旋轉 90 度」。

(可選) 選取符號預置，然後依需要加以修改。如果不存在預置，請繼續執行以下步驟。在步驟 5 中，您可以儲存預置。

在「特徵控制框」對話方塊中設定符號的屬性和值，然後按一下「確定」。

(可選) 如果經常使用這些符號值，請將其另存成具名預置。若要另存成預置，請在預置欄位中按一下 ，然後接受預設名稱或根據您的命名慣例指定一個名稱。

繼續放置特徵控制框。完成符號放置後，請按一下右鍵，然後從功能表中選擇「完成」，以結束作業。
