處理圖面視圖

您可以編輯視圖、指定視圖的顯示方式，並建立草圖與板金零件的圖面視圖。

新增功能：2022、2024.2

編輯圖面視圖

您可以變更圖面視圖的標示、比例、顯示型式和其他屬性。如果適當，您可以選取不同的視圖表現法。

注意事項: 如果選取了「自基準調整比例」或「自基準型式」選項，則無法變更子系視圖的比例或顯示型式。

您可以刪除圖面視圖，或將視圖複製並貼上到另一張圖紙中。如果您刪除具有從屬投影視圖、剖面視圖、詳圖或輔助視圖的視圖，這些視圖會自動刪除。

  1. 在圖形視窗或瀏覽器中，選取視圖。

  2. 按一下滑鼠右鍵，然後從功能表中選取「編輯視圖」。

  3. 在「圖面視圖」對話方塊的「元件」頁籤上，變更與來源模型相關的選項，或以下任何其他選項：

    • 變更模型表現法。
    • 變更視圖顯示型式。
    • 編輯視圖標示。
    • 打開或關閉視圖標示的可見性。
    • 按一下「編輯視圖標示」並在「設定文字格式」對話方塊中編輯視圖標示。
    • 選取或輸入視圖比例。

  4. 如果要編輯組合圖面視圖，您可以執行以下任一作業：

    • 若要變更設計視圖表現法，請按一下箭頭，然後從清單中選取設計視圖表現法。選取「關聯式」勾選方塊，以將圖面視圖與模型中的設計視圖表現法關聯。

    • 如果適用，選取其他位置表現法。

    • 對於 iAssembly 工廠，選取要在視圖中表示的構件。

    • 選取模型狀態以僅展示參與材料表的未抑制元件。

      關聯式設計視圖表現法

      元件透明度儲存在視圖表現法中。與此類設計視圖表現法關聯 的圖面視圖，會使用視圖表現法中的元件透明度設定。如果您的工作流程使用關聯式視圖，視圖表現法是管理圖面視圖複本顯示的優先方法。

      可在視圖層級為非關聯的圖面視圖指定元件透明度，或使用元件層級選項「舊式透明度」來指定元件透明度。圖面元件設定會取代模型元件的外觀。這一點僅適用於非關聯式圖面視圖。

  5. 在「模型狀態」頁籤上，變更熔接件狀態、參考選項或隱藏線計算選項。(可用選項取決於用來建立視圖的檔案類型。)

  6. 在「顯示選項」頁籤上，變更顯示特性的屬性。

  7. 編輯基準視圖時，請在圖形視窗中使用直接編輯工具來編輯視圖性質。您可以變更視圖方位、比例、位置，或加入和移除投影視圖。

  8. 按一下「確定」以關閉「圖面視圖」對話方塊。

自訂圖面視圖方位

您可以自訂新視圖或既有視圖的方位。

圖面視圖方位通常衍生自模型的方位。建立基準視圖時，您可以使用 ViewCube 來變更模型方位。若要建立特定的自訂方位，請使用「自訂視圖」環境。

  1. 執行以下作業之一：

    • 若要建立視圖，請在功能區上按一下「放置視圖」頁籤 「建立」面板 「基準」。

      然後在「圖面視圖」對話方塊中選取模型檔案。

    • 若要變更既有視圖的方位，請按兩下該視圖。

  2. 在 ViewCube 上按一下右鍵，然後按一下「自訂視圖方位」以進入「自訂視圖」環境。

  3. 使用「自訂視圖」頁籤，來設置視圖方位。例如：

    • 按一下「導覽」面板 >「旋轉角度」()，然後使用「增量視圖旋轉」對話方塊中的選項，來設定模型方位。
    • 按一下「導覽」面板 >「檢視面」()，以將模型面旋轉至投影平面。
    • 按一下「外觀」面板 >「透視」 ()，以將模型旋轉至透視位置。

  4. 按一下「自訂視圖」頁籤 「結束」面板 「完成自訂視圖」，以接受視圖方位並關閉「自訂視圖」視窗。

控制子系視圖中的切割繼承

依預設，為剖面視圖建立的等角投影視圖會繼承剖面切割。正投影視圖和輔助視圖支援剖面繼承，但依預設處於關閉狀態。

依預設，為帶有拆解的視圖建立的等角投影視圖會繼承拆解切割。正投影視圖和輔助視圖不支援對拆解作業的繼承。

對於正投影，如果視圖投影方向平行於中斷線，依預設子系視圖會繼承中斷。

  1. 在圖形視窗或瀏覽器中，選取子視圖。

  2. 按一下右鍵並選取「編輯視圖」。

  3. 在「圖面視圖」對話方塊的「顯示選項」頁籤上，於「切割繼承」區段中選取適當的勾選方塊。即可從父系視圖中繼承所選切割。

抑制或取消抑制圖面視圖

「抑制」選項指定是顯示還是抑制圖面視圖。此選項提供了更高層級的可見性控制，為元件、註解、模型邊和圖層可見性增補了可見性控制。

抑制多個圖面視圖，也會提高為大型組合所建立圖面的效能。

「抑制」屬性影響所有模型產生的幾何圖形 (可見邊和隱藏邊、螺紋邊以及轉折系統線)，以及貼附至所選視圖 (視圖草圖、標註、符號和中心線) 的註解。對於覆疊和拆解，無法抑制視圖可見性。

將視圖移動或複製到其他圖紙

如果您將從屬視圖放置在與其父系視圖不同的圖紙上，會在父系視圖旁邊顯示投影線。瀏覽器會將從屬視圖 (帶有捷徑圖示) 列示在父系視圖之下。

在瀏覽器中進行檢查，以確認該複本已放置在新圖紙上。如果該複本在圖紙上不可見，則它可能「隱藏」在另一視圖之後。按一下並拖曳視圖，使之顯示。

建立草圖的圖面視圖

即使零件檔中沒有實體，也可以在圖面視圖中包括消耗的和未消耗的 2D 和 3D 草圖。使用草圖的預設名稱，可以在圖面瀏覽器中建立草圖節點 (參考零件除外)。

2D 草圖僅在基準視圖中可見，且必須與視圖平行。

當您在圖面視圖中使用 3D 草圖時：

依預設，草圖在包含實體和草圖的零件圖面視圖中不可見。如果零件檔中不包含實體，則草圖將自動顯示在圖面視圖中。

對於組合視圖，草圖不會自動顯示。在瀏覽器中的模型上按一下右鍵，然後選取「取得模型草圖」。無法在圖面視圖中顯示由組合特徵消耗的草圖。

如果您在圖面中建立草圖，則無法由此草圖建立其他視圖。

  1. 在功能區上，按一下「放置視圖」頁籤 「建立」面板 「基準」，然後開啟僅包含草圖或同時包含草圖和實體本體的檔案。

  2. 在圖形視窗中，按一下以放置視圖。

  3. (可選) 若要將草圖加入到視圖中，請在瀏覽器中的草圖節點上按一下右鍵，然後選取「包括」。瀏覽器圖示將變更顏色以指明草圖可見。

  4. (可選) 若要變更草圖在視圖中的可見性，請在瀏覽器中的草圖圖示上按一下右鍵，然後選取或清除「包括」選項的勾選標記。

  5. 依需要，繼續加入視圖。

更新圖面視圖和圖紙

對圖面進行重大變更時，「整體更新」為預設選項。

如果您不想自動觸發更新，可以在工作時手動更新圖面。檔案完全為最新版本時，「更新」指令會變淡。

  1. 在快速存取工具列上，按一下「更新」旁邊的箭頭。

  2. 選取適當的選項：

    • 若僅要重新產生作用中的圖紙，請按一下「更新」()。
    • 若要更新發生變更的所有圖紙，請按一下「更新所有圖紙」()。
    • 若要更新此圖紙，請在瀏覽器中選取圖紙，並按一下「更新」。

調整圖紙上的視圖位置

您可以在窗選框中拖曳，以重新定位一個視圖或多個視圖。

當您拖曳以選取視圖時，如果您在右上角開始並沿對角線從右向左拖曳，將會包括所有與窗選框接觸的視圖。沿對角線從左向右拖曳，則僅會包括完全包含在此窗選框中的視圖。

您也可以將視圖標示約束到視圖的邊界，以保持標示的相對位置。

  1. 如果要重新定位多個視圖，請拖曳以將其選取。

  2. 按一下並拖曳單一視圖或窗選框的紅色圖框。

  3. (可選) 若要保持視圖標示的相對位置，請在「型式與標準編輯器」中的「標準」面板中，於「視圖偏好」頁籤上選取「約束至視圖圖框」選項。

如果視圖標示發生移動或未對齊，您可以重新定位標示相對於視圖的位置。在視圖上按一下右鍵，並選取「還原視圖標示」。

將 XY 平面重新定義為 XZ 平面

在 IDW、Autodesk Inventor View 和 3D DWF 中使用的視圖方位 (前視圖、上視圖、左視圖、右視圖等) 由以下對映定義。

這是英制樣板中的預設等角視圖：

這是公制樣板中的預設等角視圖：

對映是固定的，且無法變更。

當放置圖面視圖時，表格會參考零件原點平面。例如，XY (+Z) 表示從 +Z 觀察 XY 平面。

重新定義 .ipt 檔或 .iam 檔 (Inventor) 中的等角視圖，不會影響對映。

IPT (和 IAM Inventor) 中的「原點」資料夾IDW、3D DWF 和 Autodesk InventorView 中的視圖方位

XY (+Z)

1 = 前

XY (-Z)

2 = 後

XZ (+Y)

3 = 頂

XZ (+Y)

4 = 底

YZ (+X)

5 = 右

YZ (-X)

6 = 左

  1. 如果未顯示 ViewCube，請按一下「檢視」頁籤 「視窗」面板 「使用者介面」，然後選取「ViewCube」。

  2. 使用 ViewCube 可以重定視圖方位。

  3. 在 ViewCube 上按一下右鍵，然後選取「將目前視圖設定為主視圖」。

管理圖面描影視圖照明和反射

有三種方式可管理圖面描影視圖的照明和反射：使用模型 IBL 照明、使用模型非 IBL 照明，以及特定於圖面的反射環境。

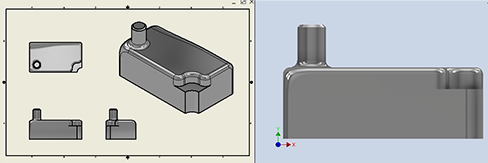

使用模型 IBL 照明

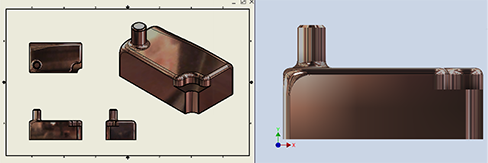

使用模型非 IBL 照明

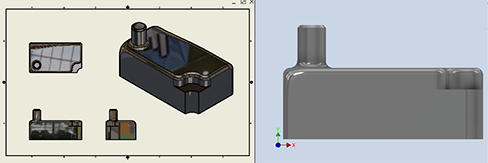

特定於圖面的反射環境
