使用「3D 移動/旋轉」和「3D 轉換」

重新定位 3D 草圖圖元或不動工作點。

使用「「3D 轉換」重新定位 3D 草圖圖元

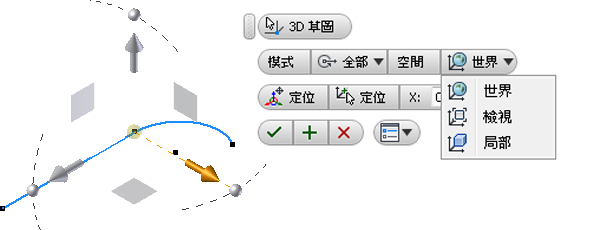

啟動「3D 轉換」指令，然後選取要編輯的一個或多個 3D 草圖圖元。

1. 按一下「3D 草圖」頁籤 「修改」面板 「3D 轉換」。

2. (可選) 選取轉換模式：

   • 全部。所有操控點均可用。
   • 轉換。僅轉換操控點可用。
   • 旋轉。僅旋轉操控點可用。

3. 或者，選取空間模式：

   • 世界。相對於模型原點確定操控點的方位。
   • 視圖。相對於模型的目前視圖確定操控點的方位。
   • 本端。相對於所選物件確定操控點的方位。

4. (可選) 選取「尋找」以重新定位三向軸。

5. (可選) 選取「定位」，以重定三向軸方位。

6. 輸入精確的 X、Y、Z 或角度值，或自由拖曳來移動所選項。

7. 按一下「確定」以完成。

使用「3D 移動/旋轉」來重新定位不動工作點

若要相對於其他位置移動不動工作點，請使用「3D 移動/旋轉」指令的「僅移動三向軸」選項。建立不動點，然後按照以下順序執行：

1. 在瀏覽器中的不動工作點上按一下右鍵，然後選取「3D 移動/旋轉」。
2. 例如，按一下 X 軸線的箭頭，以開啟對話方塊。
3. 按一下滑鼠右鍵並選取「僅移動三向軸」，然後將三向軸拖曳到的新位置。
4. 按一下右鍵，然後選取「套用」。工作點和三向軸會彼此分開。
5. 按一下滑鼠右鍵並清除「僅移動三向軸」勾選標記，以便您可以一起移動或旋轉工作點和三向軸。
6. 例如，按一下 Y 或 Z 軸線，並繞選取的軸線拖曳。此時三向軸和工作點會一起旋轉。
7. 按一下右鍵，然後選取「套用」。

如果適用，也可以不使用關聯式功能表選項，而使用「3D 移動/旋轉」方塊中的指令。

重新對齊或重新定位 3D 移動/旋轉三向軸軸線

1. 在瀏覽器中的不動工作點上按一下右鍵，然後選擇「3D 移動/旋轉」。

2. 按一下三向軸以開啟對話方塊。按一下「重新定義對齊方式或位置」指令，然後：

   • 按一下三向軸，然後按一下邊、工作軸線或草圖線。
   • 按一下三向軸平面，然後按一下面或工作平面。
   • 按一下三向軸圓球，然後按一下要重新定位的頂點、邊中點、工作點或草圖點。
