建立基準視圖和投影視圖
如何建立這些基本視圖，以及透過模型檔案建立圖面視圖。
新增功能：2023.2
建立和編輯基準視圖
依預設「基準視圖」指令會選取最後一個作用中的模型文件做為置入視圖的來源。如果最後一個作用中的模型文件已關閉，則不會自動選取任何模型。
在功能區上，按一下「放置視圖」頁籤
「建立」面板 「基準」
。在「圖面視圖」對話方塊的「元件」頁籤上：
若要指定模型，請從開啟的檔案清單中選取一個檔案，或按一下「開啟既有檔案」
，然後找到模型檔案。注意事項: 您可以建立僅包含草圖的零件視圖。2D 草圖必須與視圖平行。根據檔案類型，選取設計視圖表現法、位置表現法、模型狀態、板金視圖、熔接件群組或簡報視圖。
指定視圖型式。選擇「隱藏線」
或「移除隱藏線」
。注意事項:「描影」

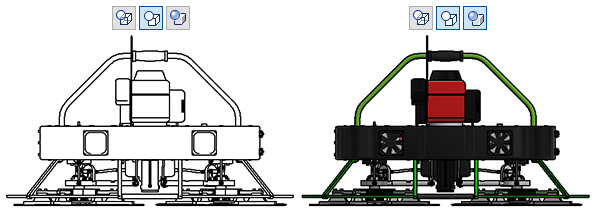

選項會在視圖中顯示模型顏色。以下影像展示了在「描影」選項為「關閉」以及「描影」選項為「打開」時的「移除隱藏線」視圖。
打開或關閉視圖標示在圖面中的可見性。若要在「設定文字格式」對話方塊中編輯視圖標示，請按一下「編輯視圖標示」。
如果適當，變更視圖比例。
在「模型」頁籤上，根據模型類型，選取 iAssembly 或 iPart 構件、熔接件狀態，或設定「參考資料」選項。
若要延伸視圖邊界框大小，請增加「邊界」值。
在「顯示選項」頁籤上，設定視圖的顯示選項。可用選項取決於用來建立視圖的檔案類型。
在圖形視窗中︰
將基準視圖移動到適當位置。
使用 ViewCube 來指定模型方位和投影類型。
拖曳基準視圖邊框的轉角，以變更視圖比例。依預設，視圖大小會在目前標準型式中預先定義的比例範圍內，鎖點至預置比例值。按住 Ctrl 鍵可啟用自由拖曳，並設定任意視圖比例。當您透過自由拖曳來變更比例時，比例值會在「圖面視圖」對話方塊中顯示為實數。
按一下基準視圖上的箭頭，以放置投影視圖。按一下投影視圖上的 x 標記，以移除投影視圖。
注意事項: 編輯基準視圖時，可以使用相同的選項來變更視圖。
在「恢復選項」頁籤上，選取相關選項以包括不同的幾何圖形類型、工作特徵和模型標註。
若要變更視圖類型或自訂視圖方位，請將游標暫停在 ViewCube 上，按一下向下箭頭以展開功能表，然後選取以下選項：
視圖類型
正投影 - 基準視圖預設為此視圖類型，最常用於製圖。
透視 - 基於目前視圖方位的兩點透視視圖。
透視與正交面 - 若要取得更多資訊，請參閱〈使用透視視圖〉
自訂方位
自訂視圖方位 - 啟用模型環境，並提供用於定位模型的工具。
目前視圖方位 - 使用視圖的目前模型視圖方位。
建立和編輯投影視圖
投影視圖通常是透過基準視圖建立的第一類視圖。「投影視圖」指令可以從基準視圖建立正投影視圖和等角視圖。
可以在「標準」型式的「視圖偏好」頁籤上的第一角法投影和第三角法投影之間進行切換。除非將設定儲存到型式資源庫中，否則所做變更僅影響目前圖面。使用該標準的所有其他圖面都會根據已更改的投影進行更新。
只需啟用該指令一次即可建立多個視圖。多視圖投影與父系視圖對齊，並且繼承其比例和顯示設定。
軸測投影不與父系視圖對齊。這些投影預設為父系視圖比例，但是如果您變更父系視圖比例，它們將不會更新。
在預覽中，投影視圖的方位反映其與父系視圖的關係。
在功能區上，按一下「放置視圖」頁籤 >「建立」面板 >「投影」
。選取投影的父系視圖。
將預覽移動到適當的位置，然後按一下來放置該視圖。
移動預覽畫面，按一下以繼續放置投影視圖。
若要退出放置投影視圖，請按一下右鍵，然後選取「建立」。
(可選) 若要打開或關閉剖面、切割、中斷或拆解切割的繼承，請在投影視圖上按一下右鍵，然後選取「編輯視圖」。開啟「圖面視圖」對話方塊的「顯示選項」頁籤，並在「切割繼承」區段內選取適當的選項。
從模型檔案中建立圖面視圖
以下環境支援從模型中建立圖面：零件、熔接件組合、組合、簡報、板金和展開圖。它還支援 iPart 和 iAssembly 工廠與構件檔案。
從模型中建立圖面時，以下模型性質將自動從模型檔案擴展至基準視圖：
- 所有作用中的表現法 (設計視圖、位置) 和模型狀態。
- 目前的相機 (包括正投影/透視圖設定)
- 作用中的 iPart/iAssembly 成員
在模型檔案中，視需要排列模型。
在瀏覽器中，於根元件上按一下右鍵，然後按一下「建立圖面視圖」。
在「圖面樣板」對話方塊中，選取要使用的圖面樣板，然後按一下「確定」。
將建立圖面並啟動「基準視圖」指令。目前的模型狀態會擴展至「圖面視圖」對話方塊，且會在圖紙上放置基準視圖。
如果適當，在「圖面視圖」對話方塊中設定視圖性質。
如果適當，在圖形視窗中使用直接編輯工具來排列視圖，或放置投影視圖。
按一下「確定」以關閉「圖面視圖」對話方塊。
