另存成匯出選項參考
新增功能:2022.2
一般另存成匯出選項
包括草圖
選取以在匯出檔案中包括可見草圖。
當您將檔案另存成 SAT 時,草圖會轉換為未將資訊分組的 SAT 檔。
CATIA V5 匯出選項 (.CATPart、.CATProduct)
版本
為匯出選取檔案格式版本。
IGES 檔匯出選項 (.igs、.ige、*.iges)
匯出為 IGES 的結果為:
- 將零件幾何圖形與基準曲面指定給單獨的圖層。
- 僅匯出零件塑型中的可見曲面。
曲面類型
- IGES 143:受限曲面。在數學上,比舊的參數式曲面類型更精確。
- IGES 144:修剪曲面。可用於無法識別受限曲面的系統,或用於出現轉換問題的情況。
實體面類型
- 解析。面會保留其解析特性。支援的面類型有「平面」、「圓柱」、「圓錐」、「球形」和「超環面」。
- NURBS。在面不符合解析特性時使用。
雲形線擬合準確度
可接受的值範圍為 0.00001 cm 至 0.001 cm。較小的值可建立更精確的幾何圖形逼近和較大的檔案大小。該值會在目前及後續的階段作業中保持不變,直到您變更。

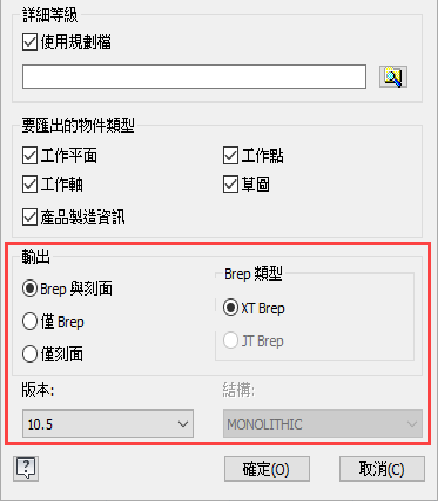

JT 檔匯出選項
使用規劃檔
勾選此方塊,以使用包含「輸出」區段之匯出設定的預先定義檔案。如果預設匯出選項未提供所需的結果,您可以使用此檔案來控制詳細等級和其他設定。例如,您可以調整弦齒詳細等級值以影響較大的特徵,調整角度詳細等級值以影響較小的特徵。

注意事項:「產品製造資訊」勾選方塊不適用於組合。
您可以在 [磁碟機]:\Users\Public\Documents\Autodesk\Inventor [版本]\Samples\Translation\[語言] 中找到範例規劃檔
規劃檔支援修改以下區域:
- Brep 與刻面:
- Brep 與 刻面:includeBrep = true, includeGeom = true
- 僅 Brep:includeBrep = true, includeGeom = false
- 僅刻面:includeBrep = false, includeGeom = true
- Brep 類型:
- XT Brep:autoXtBrep = true
- JT Brep:autoXtBrep = false。注意事項:「JT Brep」類型需要 10.2 版或更早版本。
- 結構:(僅適用於組合)
- MONOLITHIC:structureOption = "MONOLITHIC" 秘訣: 組合儲存在單一 JT 檔中。
- PER PART: structureOption = "PER_PART" 秘訣: 組合架構儲存在單一 JT 檔中,每個零件做為一個 JT 檔儲存在一個子目錄中。
- FULL_SHATTER:structureOption = "FULL_SHATTER" 秘訣: 每個組合元件都儲存在唯一的 JT 檔中。
- 版本:例如,Version 8.0 編寫為 JtFileFormat = "80",Version 10.5 編寫為 JtFileFormat = "105"
產品製造資訊
在匯出的檔案中包括 PMI 資料 (通常是貼附至 3D 模型的製造資訊)。
輸出
選取輸出選項。
Brep 類型
如果選取版本 10.3 及更高版本,則「JT Brep」不可用。
版本
為匯出選取檔案格式版本。
結構
僅適用於組合。指定要套用至匯出檔案的結構類型和產生的檔案數目。請參閱前面的規劃檔選項中每種類型的描述。
OBJ 檔匯出選項
單位
控制匯出之 OBJ 檔的單位。
- 「來源單位」是零件文件設定中指定的單位。
- 其他可用的單位類型包括英吋、英呎、公分、公釐、公尺和微米。
結構
「3D 列印」環境未啟用「結構」選項。
- 一個檔案。建立組合的單一檔案。依預設,零件顏色會隨檔案一起匯出。不勾選「匯出顏色」,以便在儲存時讓所有零件具有預設顏色。
- 每個零件例證對應一個檔案。為匯出中包括的每個元件建立一個獨立的檔案。將會保留組合檔中的原始關係。無法用於零件檔。
- 每個選取對應一個檔案。為選取的每個實體本體或元件建立一個獨立的檔案。在組合中,選集中將僅包括父系檔案。如果您在「傳送至 3D 列印服務」對話方塊中選取了「全部可見」,則不適用於組合。僅在選取了「已選取」的情況下才可用於零件。
解析度
控制用於匯出模型的解析度。設定控制匯出檔案鑲嵌的選項中的滑棒的預置百分比值。
- 高:參數使用高預置百分比值。對於「曲面偏差」、「最大邊長」或「縱橫比」,如果值發生變更,將會清除選取。
- 中:參數使用中預置百分比值。
- 低:參數使用低預置百分比值。
- 自訂:指定使用者定義的值。注意事項: 對於上述選項,公差設定太小會導致產生過多的刻面和佔用大量記憶體。在這種情況下,作業會失敗。
- BREP (預設):輸出由面、邊和頂點組成的邊界表現法。
曲面偏差
控制刻面邊與曲面邊之間的最大距離。指定用於鑲嵌的曲面偏差參數。如果您調整此滑棒,解析度會變更為「自訂」。
法線偏差
控制刻面的法線向量之間的最大角度。指定用於鑲嵌的法線偏差參數。如果您調整此滑棒,解析度會變更為「自訂」。
最大邊長
定義在鑲嵌過程中放置在面上的格線之間的最大距離。指定用於鑲嵌的最大邊長參數。如果您調整此滑棒,解析度會變更為「自訂」。
縱橫比
控制刻面的高度與寬度之間的比率。指定用於鑲嵌的縱橫比參數。如果您調整此滑棒,解析度會變更為「自訂」。
Parasolid 二進位或文字檔案匯出選項 (.x_b、.x_t)
版本
為匯出選取檔案格式版本。
Pro/ENGINEER 匯出選項 (.g、.neu)
版本
為匯出選取檔案格式版本。此選項僅適用於 Granite 檔 (.g)。不適用於匯出至 Pro/ENGINEER Neutral 檔 (.neu)。
SAT 匯出選項 (*.sat)
SAT 輸出版本
為匯出選取檔案格式版本。
STEP 匯出選項 (.stp、.ste、*.step)
獲得最佳結果:如果您透過 STEP 與其他產品來回轉移檔案,則在原生產品與 Inventor 之間來回匯出 STEP 檔時,請保留相同的通訊協定、選項、檔名等。
當您將組合儲存為 STEP 檔時,組合及所有參考零件均儲存至單一檔案中。Autodesk Inventor 零件的外觀會轉換為匯出的 STEP 實體的 RGB 顏色。
應用程式協定
雲形線擬合準確度
可接受的值範圍為 0.00001 cm 至 0.001 cm。您可以變更此值,只可使用 cm 單位。較小的值可建立更精確的幾何圖形逼近和較大的檔案大小。該值會在目前及後續的階段作業中保持不變,直到您變更。
STL 檔匯出選項
格式
- 「二進位」會將檔案另存成編碼的電腦檔案,此檔案僅可由軟體讀取。
- 「ASCII」會將檔案另存成文字檔,此檔案可使用其他工具 (例如「記事本」) 進行編輯和讀取。
單位
控制匯出的 STL 檔的單位。
- 「來源單位」是零件文件設定中指定的單位。
- 其他可用的單位類型包括英吋、英呎、公分、公釐、公尺和微米。
結構
「3D 列印」環境未啟用「結構」選項。
- 一個檔案。建立組合的單一檔案。依預設,零件顏色會隨檔案一起匯出。不勾選「匯出顏色」,以便在儲存時讓所有零件具有預設顏色。每個零件例證對應一個檔案。為匯出中包括的每個元件建立一個獨立的檔案。將會保留組合檔中的原始關係。無法用於零件檔。
- 每個選取對應一個檔案。為選取的每個實體本體或元件建立一個獨立的檔案。在組合中,選集中將僅包括父系檔案。如果您在「傳送至 3D 列印服務」對話方塊中選取了「全部可見」,則不適用於組合。僅在選取了「已選取」的情況下才可用於零件。
解析度
控制用於匯出模型的解析度。設定控制匯出檔案鑲嵌的選項中的滑棒的預置百分比值。
- 高:參數使用高預置百分比值。對於「曲面偏差」、「最大邊長」或「縱橫比」,如果值發生變更,將會清除選取。
- 中:參數使用中預置百分比值。
- 低:參數使用低預置百分比值。
- 自訂:指定使用者定義的值。注意事項: 對於上述選項,公差設定太小會導致產生過多的刻面和佔用大量記憶體。在這種情況下,作業會失敗。
- BREP (預設):輸出由面、邊和頂點組成的邊界表現法。此為預設動作。
曲面偏差
控制刻面邊與曲面邊之間的最大距離。指定用於鑲嵌的曲面偏差參數。如果您調整此滑棒,解析度會變更為「自訂」。
法線偏差
控制刻面的法線向量之間的最大角度。指定用於鑲嵌的法線偏差參數。如果您調整此滑棒,解析度會變更為「自訂」。
最大邊長
定義在鑲嵌過程中放置在面上的格線之間的最大距離。指定用於鑲嵌的最大邊長參數。如果您調整此滑棒,解析度會變更為「自訂」。
縱橫比
控制刻面的高度與寬度之間的比率。指定用於鑲嵌的縱橫比參數。如果您調整此滑棒,解析度會變更為「自訂」。
