使用輪廓。
在「公母模仁」頁籤中,按一下「建立入子」。
於圖形視窗中,選取要於其上塑型入子的面。
在對話方塊中,按一下「輪廓迴路」。
於圖形視窗中,選取用於斷面混成入子的輪廓迴路。
在「終止」群組中,使用以下方式之一定義入子長度:
成型
於圖形視窗中,選取平面。
距離
在圖形視窗中,選取平面或邊,然後輸入「距離」值。如有必要,請按一下「方向」以反轉入子的方向。
展開「入子」對話方塊,以設定下列其他參數:
偏移入子
輸入入子起始平面和入子草圖平面之間的距離。
推拔
輸入延伸入子的拔模角度。
選取「間隙」,以啟用「間隙」頁籤,您可在其中指定間隙標註。
按一下「確定」。
使用「面集工具」。
在「公母模仁」頁籤中,按一下「建立入子」。
若要建立輪廓迴路,而無需手動選取邊,請勾選「自動輪廓迴路」選項。邊界面必須彼此相鄰才能產生迴路。
按一下「選取種子面」選取箭頭。
在圖形視窗中選取種子面。
按一下「選取邊界面」選取箭頭。
在圖形視窗中選取邊界面。
在對話方塊中,按一下「產生/更新選集」。
按一下「將選集加入至面選取」,以產生幾何圖形。

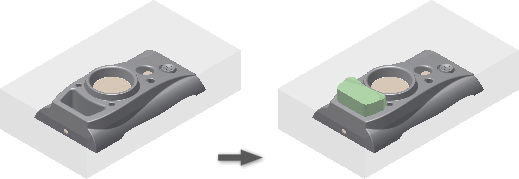

在「終止」窗格中,按一下「成型」或「距離」選項。下圖使用了「成型」選項。
在圖形視窗中,按一下終止平面。
按一下「確定」以建立入子。
在「公母模仁」頁籤中,按一下「建立入子」。
在「入子」對話方塊中,選取「樣板」方式,然後從以下類型中選取樣板:
在「放置」群組中,選取放置類型:
選項 | 描述 |
---|---|
線性 | 於圖形視窗中,選取草圖樣板所在的平面,以及用於定位樣板的兩條參考邊。 |
同圓心 | 於圖形視窗中,選取草圖樣板所在的平面,以及用於定位樣板的圓形、弧形邊或圓柱面。 |
UV 值 | 在圖形視窗中,選取草圖樣板所在的平面。 |
在「終止」群組中,使用以下方式之一定義入子長度:
成型
於圖形視窗中,選取將做為入子端面的參考曲面或元件。
距離
於圖形視窗中,選取參考元件以修剪入子實體。
若要旋轉草圖樣板,請輸入旋轉角度。
展開「入子」對話方塊,以設定下列其他參數:
偏移
輸入入子起始平面和入子草圖平面之間的距離。
推拔
輸入延伸入子的拔模角度。
在「間隙」頁籤中,指定間隙標註。
按一下「確定」。
在「公母模仁」頁籤中,按一下「建立入子」。
在「入子」對話方塊中,選取「參考草圖」方式。
於圖形視窗中,選取要拉伸的入子草圖。
在「終止」群組中,使用以下方式之一定義入子長度:
成型
在圖形視窗中,選取入子端面的參考曲面或元件。
距離
於圖形視窗中,選取參考元件以修剪入子實體。
展開「入子」對話方塊,以設定下列其他參數:
偏移
輸入入子起始平面和入子草圖平面之間的距離。
推拔
輸入延伸入子的拔模角度。
在「間隙」頁籤中,指定間隙標註。
按一下「確定」。
