將模型匯出至 3D PDF 檔案

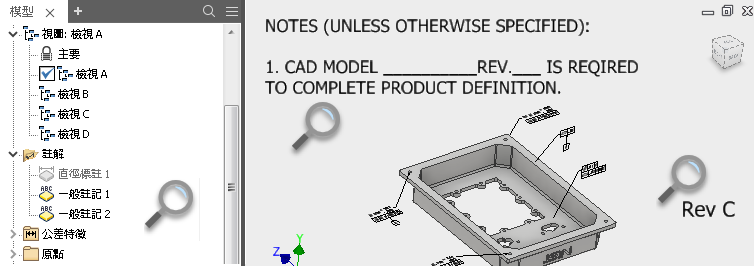

秘訣: 在 Inventor 中，加入到 3D 模型的註解不會旋轉並且永遠正垂於作用中的視圖。匯出的 PDF 檔中的註記文字隨視圖旋轉。為取得最佳結果，請參閱做為範例的以下影像，並在匯出前執行以下操作：

啟用視圖 B、C 和 D 並關閉一般注意事項 1 和 2 的可見性。
使視圖 A 處於作用中狀態，確認模型方位以及視圖中的註記可見性正確，然後匯出模型。

在組合檔或零件檔中，按一下「檔案」「匯出」「3D PDF」，或者按一下「註解」「匯出」面板中的「3D PDF」。
在「發佈 3D PDF」對話方塊中，選取要包括在 3D PDF 中的模型性質。

秘訣: 若要排除所有空白性質，請按一下「選取所有包含值的欄位」。
選取要包括在 3D PDF 中的模型的設計視圖表現法。
- 若要指示依預設是否在 3D PDF 匯出中包括設計視圖，請為每個設計視圖表現法設定「發佈」性質。在瀏覽器中，以滑鼠右鍵按一下設計視圖，然後按一下「發佈」以變更設定。
- 模型瀏覽器中的設計視圖表現法清單，可決定輸出 3D PDF 中的模型視圖順序。若要變更設計視圖的位置，請在瀏覽器中，將設計視圖拖曳至清單中的所需位置。

  注意事項: 若要確保匯出的視圖提供預期的結果，您應執行以下作業：
- 啟用您打算發佈的每個視圖，並視需要調整視圖方位和縮放比例。
- 對結果表示滿意後，在瀏覽器中的視圖上按一下右鍵，然後選擇「儲存目前的相機」。
設定「視覺化品質」。「視覺化品質」控制用於在輸出 3D PDF 檔案中顯示模型視圖的網面品質。
- 選取「高」，以在拉近時展示所有模型詳細資料。
- 選取「低」，以減少匯出檔案的大小，並避免在縮放視圖中顯示詳細資料。
指定匯出範圍：
- 選取「所有圖元」，以匯出模型檔案中的所有元件和資料。
- 選取「限制於所選設計視圖表現法中的圖元」，以減小匯出檔案的大小。僅會在輸出 3D PDF 檔案中包括與匯出的視圖表現法相關的資料。
如果適用，請變更 3D PDF 樣板檔。

3D PDF 樣板檔指定匯出檔案中包括的元素及其排列方式。您可以自訂 Inventor 安裝隨附的 3D PDF 樣板，或建立您自己的 3D PDF 樣板。
指定一個資料夾，以儲存輸出 3D PDF 檔案。
選取「完成時檢視 PDF」，以在匯出完成後開啟輸出檔。
選取「產生並貼附 STEP 檔」，以將模型匯出為 STEP 檔，並將 STEP 檔貼附至輸出 3D PDF 檔案。

按一下「選項」，並指定匯出 STEP 檔案的設定。
按一下「附件」，並選取要貼附至輸出 3D PDF 檔案的檔案。
按一下「發佈」。

使用匯出的 3D PDF 檔案

使用 Adobe Acrobat Reader 開啟 3D PDF 檔案。

在 Adobe Acrobat Reader 中：

使用 3D 導覽工具列上的指令來操控模型視圖。
顯示模型樹，以列示 3D PDF 檔案中包括的模型元件和其他圖元。在模型樹中選取項目，以顯示相關的性質與值。

建立自訂 3D PDF 樣板

注意事項: 查看自學課程庫，獲取有關基本 PDF 樣板檔自訂的導引式自學課程。該自學課程包括有關編輯 JavaScript 檔案的指示。有關進階自訂，請按一下此處，下載詳細的 PDF 樣板自訂指南。

Autodesk 提供的 3D PDF 樣板的預設位置是 C:\Users\Public\Documents\Autodesk\Inventor <版本>\Templates\<語言>。如果您在專案檔案中指定其他樣板位置，請將範例樣板複製至該位置。

3D PDF 樣板包括兩種類型的元素：

靜態元素，例如：靜態文字、影像、性質欄位，以及 3D 模型視圖。可以使用 Adobe Acrobat Pro 提供的編輯工具自訂靜態元素。
動態及互動式元素，例如：互動式材料表視圖、視圖輪播和列印選項。JavaScript 檔案會產生動態、互動的元素。JavaScript 檔案已嵌入 3D PDF 樣板中，且可以透過指定您要使用的外部 xml 編輯器在 Adobe Acrobat Pro DC 中進行編輯。

若要自訂樣板，請建立預設樣板的複本，然後在 Adobe Acrobat Pro DC 中編輯樣板複本。編輯樣板檔以：

加入或刪除靜態文字、影像或性質欄位。
自訂圖形元素的大小和位置。
在樣板檔中建立更多頁面。
