編輯孔註記

根據需要修訂文字、標註或符號。

1. 在圖形視窗中，以右鍵按一下孔註記，然後從功能表中選取「編輯孔註記」。

2. 在「編輯孔註記」對話方塊中，編輯孔註記文字和其他性質︰

   • 選取「使用預設」以使用預設孔註記格式。
   • 也可以選取「攻牙鑽孔」，以在「編輯欄位」中顯示「攻牙鑽孔」孔註記的預設格式。
   • 選取「零件單位」以使用模型單位。清除核取標記以使用由標註型式指定的測量單位。
   • 如果需要，請加入堆疊的文字。若要取得更多資訊，請參閱〈在圖面中堆疊文字〉。鍵入正確的堆疊順序，將其選取，按一下右鍵，並選擇「堆疊」。如果啟用了「自動堆疊」，則將在您鍵入後自動堆疊帶有有效堆疊觸發器的分數且後附中性字元。
   • 若要將公差資訊加入至包括在孔註記中的值或取代精確度設定，請按一下「精確度/公差設定」。
   • 若要建立數量註記自訂規劃 (QTYNOTE 性質)，請按一下「編輯數量註記」。

3. 在編輯欄位中編輯孔註記文字。在「值和符號」區段，按一下一個孔值或符號，以將相應的性質加入至孔註記文字。

4. 按一下「確定」以儲存變更並關閉「編輯孔註記」對話方塊。

隱藏孔註記或螺紋註記的值

您可以透過標註型式隱藏註記標註和加入到孔註記中的任何符號、值和文字。

在圖形視窗中，以滑鼠右鍵按一下孔註記，然後從功能表中選取「隱藏值」。

若要還原可見性，請以滑鼠右鍵按一下孔註記，然後清除「隱藏值」的核取標記。

顯示或隱藏對照單位標註

孔註記可以透過主要測量單位和對照測量單位顯示標註值。編輯標註型式以變更設定。

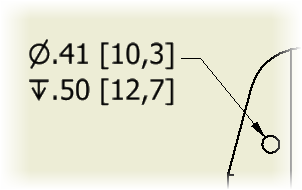

選取「將雙值群組在一起」選項，以在孔註記中相鄰地放置雙重標註。

變更 DIN 孔註記的孔造型和孔系列

如果在模型中加入柱坑或錐坑孔特徵時使用了標準結件大小，並且孔註記的標準型式為 DIN，則孔註記將包括孔造型和孔系列資訊。您可以變更孔造型與孔系列。

1. 在圖形視窗中，以滑鼠右鍵按一下孔註記，然後從功能表中選取「孔造型」或「孔系列」。

2. 按一下造型或系列以選取它。
