建立拆解

可以移除一定區域的材料，以顯示既有圖面視圖中隱蔽的特徵。

新增功能：2023.1、2023.2、2025.2

建立拆解的步驟：

1. 選取既有視圖或在圖面中放置視圖。

2. 拆解視圖需要包含一個或多個封閉輪廓的關聯草圖，以定義拆解區域的邊界。下面描述了在以下情況下會發生的情況：

   • 選取的視圖沒有草圖 - 會加入一個草圖，並將您置於「編輯草圖」模式。定義邊界並結束草圖後，將顯示「拆解視圖」對話方塊。
   • 選取的視圖具有草圖，但輪廓不是封閉的 - 會顯示一則訊息，說明此情況。您可以做出以下回應：
     • 確定 - 將您轉到草圖模式，您可以在該模式下封閉輪廓，然後按一下「確定」返回以建立視圖。
     • 取消 - 終止「拆解視圖」指令。
     • 說明 - 將您轉到此頁面。
   • 選取的視圖具有多個非封閉的輪廓 - 會顯示一則訊息，說明此情況。按一下「確定」，以結束指令。然後，選取所需的草圖，封閉輪廓，並重複執行「拆解視圖」指令。

3. 系統會自動選取邊界；除非有多個未消耗的草圖與視圖關聯，那麼您必須選取一個邊界。

4. 指定拆解的深度。您可以從模型中的點，在與投影視圖關聯的草圖中，在視圖中使用孔特徵，或透過零件的深度，定義拆解區域的深度。

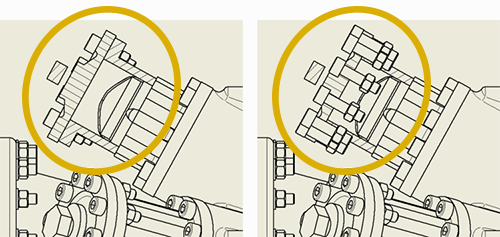

5. 指定顯示偏好。若要展示切割體積內的元件，請選取「剖面切割內的元件」。



6. 按一下「確定」。

拆解視圖中的預設填充線由指定給「物件預設」中的剖面填充線物件的作用中標準型式和填充線型式確定。

從模型中的點或與投影視圖關聯的草圖指定拆解

您可以指定拆解區域的起點，並從該點測量區域深度，或使用與從屬投影視圖關聯之草圖上的幾何圖形來測量區域深度。

1. 如果您從模型中的某個點指定，則可以從基準視圖投影視圖，建立與投影視圖相關聯的草圖，並加入幾何圖形以定義拆解的深度。

2. 在功能區上，按一下「放置視圖」頁籤 「修改」面板 「拆解」。

3. 在圖形視窗中，點選視圖，然後點選定義的邊界。

   注意事項: 邊界輪廓必須位於與選取的視圖關聯的草圖上。

4. 在「拆解」對話方塊中，按一下「深度」類型方塊旁邊的下拉箭頭，然後選取「到草圖」、「從點」或「隱藏邊」。(如果選取「從點」，您可以在「深度」欄位中指定數字。)請注意，僅在視圖移除了隱藏線時，「隱藏邊」選項才會處於作用中狀態。

5. 按一下選取箭頭，然後在圖形視窗中點選：

   • 與投影視圖相關聯的草圖幾何圖形。(您可以在模型的任何視圖中指定點。)
   • 深度的起點。

6. 如果您正在從模型中的某個點建立拆解，則在「深度」值方塊中，輸入拆解的深度。

使用視圖中的孔特徵或依據零件的深度

您可以使用視圖中的孔特徵指定拆解的深度，或指定一個或多個零件以拆解選取的視圖，從而顯示被遮住的零件或特徵。深度由孔的軸線或零件的深度定義。

1. 在功能區上，按一下「放置視圖」頁籤 「修改」面板 「拆解」。

2. 在圖形視窗中，點選視圖，然後點選定義的邊界。邊界輪廓必須位於與選取的視圖關聯的草圖上。

3. 在「拆解」對話方塊中，按一下「深度」類型方塊旁邊的箭頭，並選取「到孔」或「通過零件」。

4. 按一下選取箭頭，然後在圖形視窗中點選孔特徵或零件。

   注意事項: 如果孔特徵已隱藏，請按一下「展示隱藏邊」來暫時展示它。

5. 全部定義好視圖之後，按一下「確定」以建立該視圖。
