修剪或中斷相交面 (修復和建構)

使用「相交面」可修剪或中斷相交面。與「延伸面」一起執行以確保面相交。

1. 開啟包含曲面的檔案，並進入修復或建構環境。

2. 在功能區上，執行以下其中一項作業：

   • 按一下「修復」頁籤 「修改」面板 「相交面」。
   • 按一下「建構」頁籤 「曲面」面板 「相交面」。

3. 選擇以下某種方法來選取曲面：

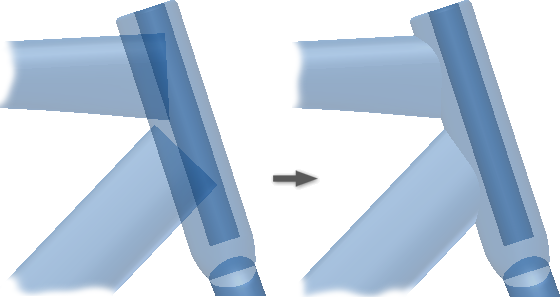

   • 修剪。按一下「修剪」，然後選取兩個相交曲面，並確保選取要保留的區域。將曲面修剪到相交位置。
   • 中斷。按一下「中斷」，然後選取兩個相交曲面。在相交位置分割表面。所有曲面將放置在同一個瀏覽器群組中。
   注意事項: 如果有兩個以上的曲面相交，則一次只能修剪兩個曲面。

4. 繼續按一下「修剪」或「切斷」並在圖形視窗中選取曲面。

5. 當完成時，按一下「完成」。
