套用幾何約束

自動套用約束

在 2D 草圖中，當您繪製草圖時，會自動推論並套用幾何約束。按住 Ctrl 鍵可暫時停用約束套用。在 3D 草圖中，啟用狀態列中的「推論約束」，將在您繪製草圖時自動套用約束。使用 Ctrl+I 可打開和關閉「推論約束」。

套用重合約束

重合約束使兩個點約束在一起，或使一個點位於曲線上。在 3D 草圖中，重合約束還可以使點和直線約束至曲面。

黃色重合點表示存在約束。若要識別受約束影響的幾何圖形，請將游標暫停在黃色的點上。重合約束圖像即顯示。將游標暫停在圖像上，以展示受影響的幾何圖形。

綠色重合點表示已啟用重合約束，以在「放鬆模式」下的放鬆拖曳中移除。

1. 在作用中的草圖中，按一下「草圖」頁籤 「約束」面板 「重合約束」 (2D)，或「3D 草圖」頁籤 「約束」面板 「重合約束」 (3D 草圖)。

2. 在圖形視窗中，按一下以設定要約束的點。

3. 按一下要將該點約束至的幾何圖形。

4. 按一下右鍵並選擇「完成」，按 Esc，或選取其他工具或指令。

   套用重合約束時，請記住：

   • 在使用「直線」指令連續建立的曲線端點處自動建立重合約束。
   • 約束於曲線的點可以位於曲線範圍之外。
   • 與曲線重合的點將沿著曲線滑動，因此，如果沒有其他約束或標註約束點的移動，點可以位於曲線的任何位置。

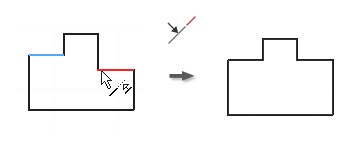

套用共線約束

1. 在作用中的草圖中，按一下「草圖」頁籤 「約束」面板 「共線約束」 (2D)，或按一下「3D 草圖」頁籤 「約束」面板 「共線約束」 (3D 草圖)。
2. 在 2D 或 3D 草圖中按一下第一條線，或在 2D 草圖中按一下橢圓軸線。
3. 在同一個 2D 或 3D 草圖中按一下第二條線，或在同一個 2D 草圖中按一下橢圓軸線。
4. 按一下右鍵並選擇「完成」，按 Esc，或選取其他工具或指令。

套用「在面上約束」

1. 在作用中的 3D 草圖中，按一下「3D 草圖」頁籤 「約束」面板 「在面上約束」。
2. 在圖形視窗中，按一下第一個點、直線、弧或雲形線。
3. 按一下目標平物面以用於點、直線、弧或雲形線，或選取曲面以用於點。
4. 按一下右鍵並選擇「完成」，按 Esc，或選取其他工具或指令。

套用同圓心約束 (2D 草圖)

同圓心約束使兩個弧、圓或橢圓具有同一個中心點。

1. 在作用中的草圖中，按一下「草圖」頁籤 「約束」面板 「同圓心約束」。
2. 在圖形視窗中，按一下第一個弧、圓或橢圓。
3. 按一下要與第一條曲線同圓心的第二條曲線。
4. 按一下右鍵並選擇「完成」，按 Esc，或選取其他工具或指令。

套用固定約束

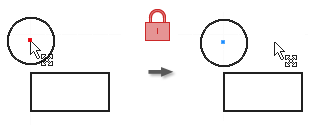

固定約束可將點和曲線固定在相對於草圖座標系統的位置。如果移動或旋轉草圖座標系統，固定的曲線或點會隨之移動。

1. 在功能區上，按一下「草圖」頁籤 「約束」面板 「固定」 (2D)，或按一下「3D 草圖」頁籤 「約束」面板 「固定」 (3D 草圖)。

2. 在圖形視窗中，按一下曲線、中心點、中點或點。

3. 依需要按一下要固定的曲線或點。

4. 按一下右鍵並選擇「完成」，按 Esc，或選取其他工具或指令。

   套用固定約束時：

   • 直線以位置和角度來固定，但端點可以移動，以縮短或延長直線。
   • 圓和弧有固定的中心點和半徑。
   • 弧和直線端點可沿著半徑或長度的範圍來自由移動。
   • 固定的端點或中點允許直線或弧繞點旋轉。
   • 圓或橢圓的位置、大小和方位可以固定。

套用平行或互垂約束

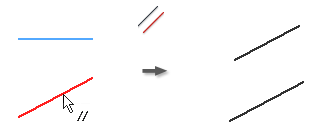

平行約束使選取的直線或橢圓軸線相互平行。在 3D 草圖中，「平行」適用於草圖幾何圖形、軸線、平面、雲形線控點，或選取的模型幾何圖形。

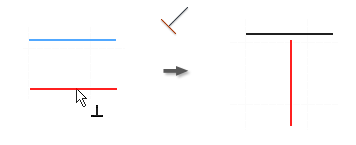

互垂約束使選取的直線、曲線或橢圓軸線彼此成 90 度角。

1. 在作用中的草圖中，按一下以下任一項：

   • 「草圖」頁籤 「約束」面板 「平行約束」 (2D 草圖)
   • 「3D 草圖」頁籤 「約束」面板 「平行約束」 (3D 草圖)
   • 「草圖」頁籤 「約束」面板 「平行約束」 (2D 草圖)
   • 「3D 草圖」頁籤 「約束」面板 「平行約束」 (3D 草圖)

2. 在圖形視窗中，按一下第一條直線、曲線或橢圓軸線。

3. 按一下第二條直線、曲線或橢圓軸線。

4. 按一下右鍵並選擇「完成」，按 Esc，或選取其他工具或指令。

   注意事項: 若要對雲形線加入互垂約束，約束必須套用於雲形線和其他曲線之間的端點處。

套用 X、Y 或 Z 平行約束 (3D 草圖)

使選取的幾何圖形平行於原點 X、Y 或 Z 軸線。

1. 在作用中的 3D 草圖中，按一下以下任一項：
   • 「3D 草圖」頁籤 「約束」面板 「與 X 軸線平行」
   • 「3D 草圖」頁籤 「約束」面板 「與 Y 軸線平行」
   • 「3D 草圖」頁籤 「約束」面板 「與 Z 軸線平行」
2. 在圖形視窗中，按一下直線、曲線或雲形線控點。將套用選取的約束。
3. (可選) 選取多個要約束的直線、曲線或雲形線控點。
4. 按一下右鍵並選擇「確定」，或按 Esc 以完成。

套用與 XY、YZ 或 XZ 平面平行的約束 (3D 草圖)

使選取的幾何圖形平行於原點 XY、YZ 或 XZ 平面。

1. 在作用中的 3D 草圖中，按一下以下任一項：
   • 「3D 草圖」頁籤 「約束」面板 「與 XY 平面平行」
   • 「3D 草圖」頁籤 「約束」面板 「與 YZ 平面平行」
   • 「3D 草圖」頁籤 「約束」面板 「與 XZ 平面平行」
2. 在圖形視窗中，按一下直線、曲線或雲形線。將套用選取的約束。
3. (可選) 選取其他要約束的直線、曲線或雲形線。
4. 按一下右鍵並選擇「確定」，或按 Esc 以完成。

套用水平或垂直約束 (2D 草圖)

水平約束使直線、橢圓軸線或成對點平行於座標系統的 X 軸線。

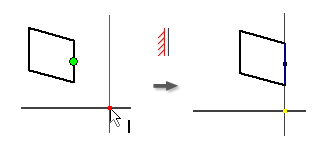

垂直約束使直線、橢圓軸線或成對點平行於座標系統的 Y 軸線。

1. 在功能區上，按一下「草圖」頁籤 「約束」面板 「水平約束」，或「草圖」頁籤 「約束」面板 「垂直約束」。
2. 在圖形視窗中，按一下直線、橢圓軸線或兩點。
3. 依需要按一下其他直線、橢圓軸線或成對點。
4. 按一下右鍵並選擇「完成」，按 Esc，或選取其他工具或指令。

套用相等約束

1. 在作用中的草圖中，按一下「草圖」頁籤 「約束」面板 「相等」 (2D 草圖)，或按一下「3D 草圖」頁籤 「約束」面板 「相等」 (3D 草圖)。
2. 在圖形視窗中，按一下第一個圓、弧或直線。
3. 按一下相同類型的第二條曲線，使兩條曲線大小相等。
4. 按一下右鍵並選擇「完成」，按 Esc，或選取其他工具或指令。

套用平滑 (G2) 約束 (2D 草圖)

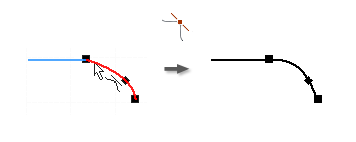

平滑 (G2) 約束會在雲形線和其他曲線 (例如直線、弧或雲形線) 之間產生連續曲率 (G2) 條件。

1. 在作用中的草圖中，按一下「草圖」頁籤 「約束」面板 「平滑 (G2)」 (2D 草圖)，或按一下「3D 草圖」頁籤 「約束」面板 「平滑 (G2)」 (3D 草圖)。
2. 在圖形視窗中，按一下雲形線及貼附至雲形線端點的曲線，以加入「平滑約束」。依需要調整雲形線曲率，以建立 G2 條件。
3. 按一下右鍵並選擇「完成」，按 Esc，或選取其他工具或指令。

套用對稱約束 (2D 草圖)

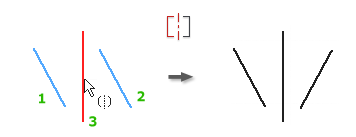

對稱約束使選取的直線或曲線等比例地約束為以選取的直線為中心。套用該約束後，約束至所選幾何圖形的線段會重定方位。

1. 在作用中的草圖中，按一下「草圖」頁籤 「約束」面板 「對稱」。

2. 在圖形視窗中，按一下第一條直線或曲線。

3. 按一下第二條直線或曲線。

4. 按一下對稱直線。

5. 按一下右鍵並選擇「完成」，按 Esc，或選取其他工具或指令。

   套用對稱約束時，請記住：

   • 如果刪除對稱直線，對稱約束也將刪除。
   • 選取的直線和弧被約束為以某條直線為中心來建立對稱造型。套用約束時，所有約束至選取造型的幾何圖形也隨之移動。
   • 對稱直線可以是任何直線類型。

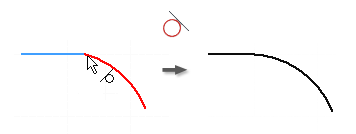

套用相切約束

1. 在作用中的草圖中，按一下「草圖」頁籤 「約束」面板 「相切」 (2D 草圖)，或按一下「3D 草圖」頁籤 「約束」面板 「相切」 (3D 草圖)。

2. 在圖形視窗中，按一下第一條曲線。

   注意事項: 在 3D 草圖中，第一條選取的曲線必須為雲形線。後續選取可以是草圖中的任意幾何圖形 (包括模型邊)，該幾何圖形與雲形線共用一個端點。

3. 按一下第二條曲線。

4. 按一下右鍵並選擇「完成」，按 Esc，或選取其他工具或指令。
