裂開板金特徵

一些透過封閉輪廓草圖建立的板金設計 (例如使用斷面混成彎板建立的過渡造型) 需要裂口才能將其展開。

切割特徵也可以建立此類間隙，但是裂口特徵具有正垂於切割曲面的邊，以及用於簡化特徵建立作業的多個選項。。

您可以使用三種方式建立裂口：

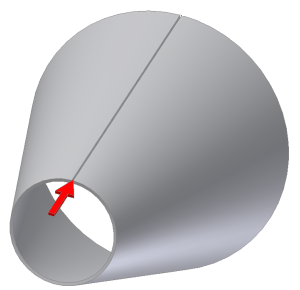

• 「單點」裂口會在曲面的邊上使用單點。選取的點可以是邊上的中點、面頂點的端點、工作點或先前建立的草圖中的草繪式點。

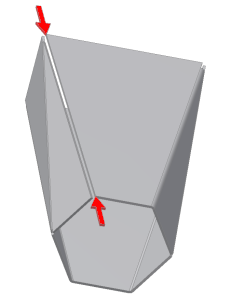

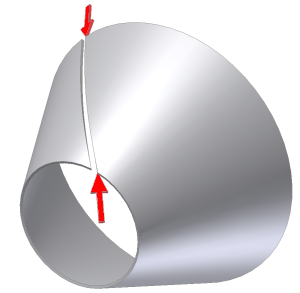

• 「點對點」裂口會在面的相對側上使用點，以定義裂口開始和結束位置。這兩個點可以是工作點、面邊上的中點、面頂點的端點或先前建立的草圖中的繪製點。



• 「面實際範圍」裂口會移除任何的整個所選面 (通常為折彎面)。您也可以使用「面實際範圍裂口」特徵來移除小折彎面 (在使用「折床」輸出建立斷面混成彎板時建立的)。



您可以在特徵歷程內的任意位置放置裂口特徵。單一板金模型可以包含多個裂口特徵。

「裂口」對話方塊中顯示的標示取決於您指定的裂口類型。

1. 在功能區上，按一下「板金」頁籤 「修改」面板 「裂口」。
2. 在「裂口」對話方塊的「裂口類型」下拉式清單中，指定如何建立裂口。
   • 單點。從單一選取的點建立裂口。
   • 點對點。從選取的起點與終點建立裂口。
   • 面實際範圍。移除選取的面以定義裂口。
3. 使用「裂口面」來選取要裂開之板金模型的面。
4. 對於單點或點對點裂口，請執行以下其中一項作業：
   • 對於單點裂口，請使用「裂口點」，然後選取定義裂口位置的點。
   • 對於點對點裂口，請使用「起點」來選取起點，然後使用「終點」來指定裂口的終點。
5. (可選) 對於單點裂口或點對點裂口，請在「裂口間隙值」中，輸入一個不同於「間隙大小」的值。
6. (可選) 對於單點裂口或點對點裂口，請指定是將裂口間隙定位在選取的點上，還是向右或向左偏移。
   • 翻面 或 。將裂口間隙偏移至所選點的另一側。
   • 兩側 。將裂口間隙偏移至所選點的兩側。
