關於 Inventor 中的模具設計

模具設計為 Autodesk Inventor 提供了整合的模具功能。使用提供的智慧工具和目錄，您可以快速產生準確的模具設計。

Tooling 桌面圖庫

為縮短安裝時間，安裝磁碟中只包含有 Inventor 模具公制桌面圖庫的子集。

若要下載所有可用內容，請執行以下作業：

1. 造訪 Autodesk Account Autodesk Account。

2. 搜尋 Inventor 產品。

3. 選取所需的 Inventor 版本。

4. 切換到「資源庫」頁籤。

主要功能

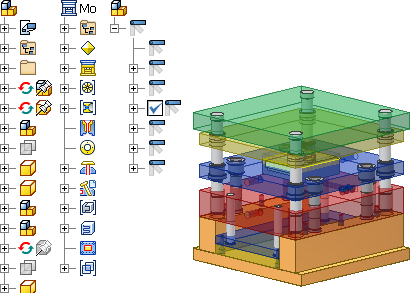

使用者介面可以在步驟的邏輯進展中為您提供指引，以完成模具設計。

• 族群模具：管理族群模具。您可以在載入的多個可塑性零件之間進行切換，以完成每個公母模仁組的分模設計。
• 料道和灌嘴：用於指定灌嘴的類型和位置，以及指定料道草圖、大小和造型特性。
• 冷卻迴路：提高模具設計效率，並且簡化建立複雜冷卻迴路的過程。
• 公母模仁設計：解決分模定義的複雜問題。這些功能的組合允許封閉間隙、自適應和自動建立孔修補和分型面。
• 標準元件工具和資源庫：支援商業目錄資源庫中的大量元件，並且能夠建立自訂零件。
• 圖面自動化：2D 圖面自動化功能根據模具中的 3D 模型自動產生單一或批次專業模具 2D 圖面。圖面管理功能可為您提供檢視、刪除、開啟和更名自動產生的 2D 圖面的捷徑。
• 標準模座和自訂模座：可讓您存取來自 14 餘個廠商的各種標準模座的資源庫。自訂模座功能可以加入、刪除和自訂元件，以及重新組合模座組合的所有元件。不需要程式設計知識，您就可以包括自己的模座設計。
• 完整的關聯性：模具設計提供了整個模具設計過程的完整關聯性。您可以隨意變更模具設計。對可成型的零件所做的變更會自動擴展至公母模仁。對冷卻迴路、板或標準元件所做的任何變更均會自動反映在模座中。
