您可以為成型模或折床輸出建立斷面混成彎板，並編輯折彎和折彎區間。

為成型模或折床輸出建立斷面混成彎板

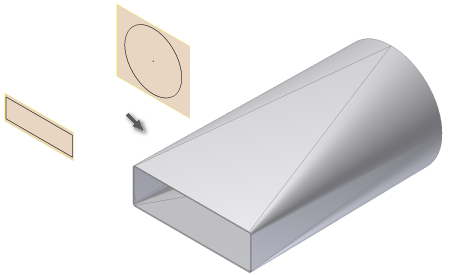

針對成型模輸出，從兩個草圖輪廓建立一個平滑的成型模轉移造型。

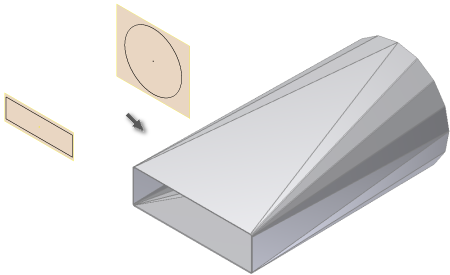

針對折床輸出，使用兩個草圖輪廓和適當的選項，從一個平面和圓柱折彎面建立轉移造型。

如果選取「啟用/停用特徵預覽」，會預覽斷面混成彎板結果。

使用「成型模」或「折床」建立斷面混成彎板特徵後，無法編輯特徵的輸出選項。您可以刪除特徵而不刪除輪廓草圖，並使用替用輸出類型重新建立特徵。

1. 在功能區上，按一下「板金」頁籤 「建立」面板 「斷面混成彎板」。

2. 按一下「輪廓 1」，然後按一下定義斷面混成彎板第一個輪廓的可見草圖幾何圖形。

3. 按一下「輪廓 2」，然後按一下定義斷面混成彎板第二個輪廓的可見草圖幾何圖形。

4. 如果零件檔中有兩個或多個實體本體，請按一下「實體」選取器以選擇參與實體本體。

5. (可選) 如果存在本體，請按一下「新實體」以建立新本體。

6. (可選) 執行以下其中一項作業：

   • 選取「遵循預設」勾選方塊，以將材料厚度和規則連結至預設設定。
   • 清除「遵循預設」勾選方塊，然後按下拉式清單，可從事先定義的清單中指定唯一的材料厚度與規則。

7. 在「斷面混成彎板」對話方塊的「造型」頁籤上，執行以下其中一項作業：

   • 若要為成型模輸出建立斷面混成彎板，請按一下「成型模」。

   • 若要為折床輸出建立斷面混成彎板，請按一下「折床」。

     (可選) 選取「收斂」，以指定展平刻面部分的折彎在某點附近收斂。

8. (可選) 針對折床輸出，選取替用刻面控制並輸入相應的控制值。

   • A 弦公差。確定從弧段到面段弦的最大距離。
   • B 刻面角度。確定與刻面頂點處弦段的最大角度。
   • C 刻面距離。確定細分弧輪廓時刻面的最大寬度 (弦長)。

9. (可選) 指定折彎半徑值，以及與作用中板金規則不同的展開規則。

在斷面混成彎板特徵中編輯折彎和折彎區間

您可以變更斷面混成彎板特徵內的折彎區間的刻面控制類型和參數。

您還可以針對斷面混成彎板的所選折彎區間內的個別折彎，編輯折彎半徑和展開規則。

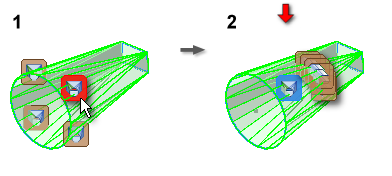

1. 在斷面混成彎板的折彎子特徵上按一下右鍵，然後按一下「編輯折彎」。
2. (可選) 若要編輯折彎，請按一下「折彎編輯」圖像，然後為「折彎半徑」或「展開規則」指定不同的值。
3. (可選) 若要編輯折彎區間，請在您要編輯的折彎區間中按一下「折彎區間編輯」圖像，然後選取「折彎區間編輯」對話方塊上的勾選方塊。然後選取替用刻面控制選項，並輸入新值以指定絕對刻面數量。
