使用修訂雲形的步驟

新增功能：2024、2025

修訂雲形可指出圖面中已變更、可能需要特別注意或正在變更的區域。反轉的修訂雲形通常用於展示變更正在進行中。

• 修訂雲形有其自己的註解物件定義。使用「型式編輯器」，修改圖層、顏色、線型和厚度。
• 修訂雲形會回應標註遮罩，並且不會遮蔽標註文字。
• 修訂雲形可以匯出為 DXF、DWG 和 2D PDF 格式。
• 與視圖關聯的修訂雲形會與視圖一起複製，而不是單獨複製。
• 修訂雲形不參與圖面樣板。

加入修訂雲形

1. 在「註解」功能區 「修訂」面板上，按一下「修訂雲形」

2. 在圖紙中，執行以下其中一項作業：

   • 在圖紙空間中按一下，而不是在視圖上按一下。雲形與圖紙相關聯，並且可複製並貼到其他位置。
   • 按一下要與修訂雲形關聯的視圖。

3. 按一下點位置以定義雲形邊界。加入點時，會顯示預覽。

   注意事項: 建立修訂雲形期間，推論和約束處於開啟狀態。與其他草圖一樣，按住 Ctrl 可暫停推論。

4. 若要完成雲形建立，請按一下右鍵並選取「建立」，或按兩下最後一個點。修訂雲形會顯示在圖元區中，並顯示為瀏覽器節點。在瀏覽器中，嵌套於修訂雲形節點下的是草圖節點，其中包含修訂雲形的多邊形定義。

編輯修訂雲形的方式

有兩種方法可存取以下工具：修訂雲形瀏覽器節點關聯式功能表和物件 (在圖元區中) 瀏覽器節點。編輯指令：

• 複製。僅當修訂雲形與視圖不關聯時，才可使用此選項。與視圖關聯時，修訂雲形會隨視圖複製並貼上。

• 刪除。從圖元區和瀏覽器中完全移除修訂雲形。

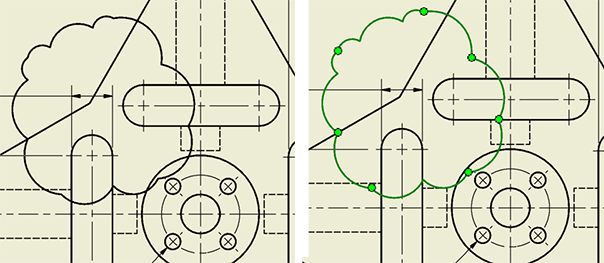

• 加入頂點。按一下多邊形上要加入頂點的位置，然後按一下並拖曳頂點以細化位置。

• 刪除頂點。按一下要移除的頂點。

• 反轉。反轉雲形弧。通常用於描述未完成的變更。

• 編輯草圖。使用修訂雲形多邊形定義和雲形預覽，將您置於草圖環境。依需要執行一般草圖動作。

  注意事項: 您也可以在修訂雲形草圖節點上使用「編輯」。

使用「修訂雲形」對話方塊編輯修訂雲形

1. 在修訂雲形瀏覽器節點上按一下右鍵，然後按一下「編輯...」。

2. 在「修訂雲形」對話方塊中，依需要調整值和設定：

   • 設定弧半徑的最小值和最大值。
   • 將弧方向設定為內部或外部。
   • 勾選「另存成預設」方塊，以使用這些設定做為預設。
   • 勾選「建立時編輯」方塊，以在建立修訂雲形後立即對其進行編輯。

在圖元區中進行互動：

• 移動雲形。將游標暫停在雲形弧上，以便顯示移動游標，按一下並拖曳以重新定位修訂雲形。

  注意事項: 由於在建立雲形時套用了約束，移動可能會受到限制。未受約束時，雲形可以在圖紙上或圖紙外的任意位置移動。

• 移除頂點。按一下並拖曳任意頂點，以變更其位置。約束可能會限制自由度。若要移除約束，請編輯草圖並刪除約束。頂點可以在圖紙上或圖紙外的任意位置移動。

• 合併頂點。按一下一個頂點，將其拖曳至其他頂點 (目標) 上。頂點會在目標頂點處合併。

  注意事項: 此功能不適用於草圖。

• 按兩下以編輯草圖。

修訂雲形通知

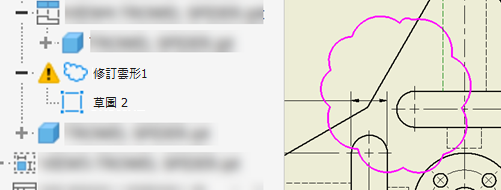

與其他圖面註解一樣，如果修訂雲形未封閉或定義不正確，則會在圖元區中變為洋紅色，且瀏覽器節點會顯示一個警告三角形。這表示您需要採取動作來解決草圖內容的問題。您可以：

• 在圖元區中的修訂雲形瀏覽器節點或雲形線上按一下右鍵，然後按一下「恢復」以啟用「設計醫生」，並開始評估錯誤。
• 展開修訂雲形瀏覽器節點，並編輯修訂雲形草圖。
• 按兩下修訂雲形以編輯草圖。
