使用定位塊群組

建立側面閉鎖器

定位側面閉鎖器

通常，公鎖會貼附到頂板的底面上；母鎖則貼附到底板的頂面上。若要貼附側面閉鎖器，請首先定義基準面、參考面、距離和偏移。

• 基準面：模座板的頂面或底面，可建立分模面的位置。
• 參考面：側面閉鎖器將貼附至的面。
• 距離：參考面的中心和側面閉鎖器的中心之間的尺寸。

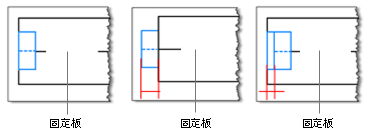

• 偏移：側面閉鎖器嵌入模具板的距離。負值表示側面閉鎖器位於模座板外部，正值表示嵌入了側面閉鎖器。

1. 在「模具組合」頁籤中，按一下「定位塊群組」。

2. 在「定位塊群組」對話方塊中，從「類型」下拉方塊中選取定位塊的類型。

   注意事項: 在選取方塊中，從「品類」下拉清單中選擇「側面閉鎖器」。

3. 在影像旁邊的表格中，修改參數。

4. 按一下「基準面」，然後在圖形視窗中選取要對齊板的頂面或底面。

5. 按一下「參考面」，然後在圖形視窗中選取互垂於基準面的面。

6. 在「定位塊群組」對話方塊中，在「放置」中，輸入值以放置元件：

   • 第一個值可調整側面閉鎖器相對於參考面中心的位置。
   • 第二個值可調整從參考面的偏移。

7. 若要放置對稱側面閉鎖器，請選取「對稱放置」。

8. 按一下「確定」或「套用」。

建立定位塊

放置定位塊

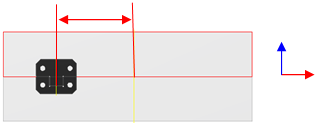

通常，公鎖會貼附到目標頂板的底面上；母鎖則貼附到目標底板的頂面上。在貼附定位塊之前，請首先確定基準面、參考 1、參考 2，以及您是否要旋轉該定位塊。

• 基準面：模座板的頂面或底面，或公母模仁的面，可建立分模面的位置。
• 參考 1：最靠近定位塊位置的面上的兩條邊中的第一條邊。
• 參考 2：最靠近定位塊位置的面上的兩條邊中的第二條邊。
• 旋轉：定位塊要旋轉的度數。僅適用於錐形條定位塊。

1. 在「模具組合」頁籤中，按一下「定位塊群組」。

2. 在「定位塊群組」對話方塊中，從「類型」下拉方塊中選取定位塊的類型。

   注意事項: 在選取方塊中，在「品類」下拉清單中按一下「定位塊」。

3. 按一下「鎖住模座」或「鎖住公母模仁」，以指定使用定位塊對齊模具板還是對齊公母模仁。

4. 在元件影像旁邊的表格中，修改參數。

5. 按一下「基準面」，然後在圖形視窗中選取要對齊板的頂面或底面。

6. 按一下「參考 1」，然後在圖形視窗中選取基準面的一條邊。

7. 按一下「參考 2」，然後在圖形視窗中選取互垂於第一條參考邊的基準面的另一條邊。

8. 若要在圖形中定位元件，請按一下標註線，然後在「編輯」方塊中輸入值。

9. 對於錐形條定位塊，請按一下「旋轉」以定義定位塊的旋轉。

10. 若要放置對稱定位塊，請選取「對稱放置」。

11. 按一下「確定」或「套用」。

編輯定位塊群組

1. 於「模具設計」瀏覽器中的「定位塊群組」下，在「側面閉鎖器」節點或「定位塊」節點上按一下右鍵，然後按一下「編輯特徵」。
2. 在「定位塊群組」對話方塊中，修改參數。
3. 按一下「確定」。

刪除定位塊群組

• 於「模具設計」瀏覽器中的「定位塊群組」下，在「側面閉鎖器」節點或「定位塊」節點上按一下右鍵，然後按一下「刪除」。
