設計機構

介紹可用於演算具有移動零件的機械設計的工具

會將機構定義為具有一個或多個移動零件的設計。Inventor 提供了許多協助您建立和評估機械設計的工具。

在 2D 零件草圖中使用草圖圖塊以建立機構的示意圖配置。建立靈活的巢狀圖塊並套用草圖約束以定義次組合運動。將草圖圖塊導出至元件檔案並建立其他特徵以開發 3D 模型。元件將保持與其對應圖塊的關聯，並且會更新以反映圖塊造型中的任何變更。

用於評估機構的工具

使用以下工具可以評估 3D 環境中的機構：

• 動畫展示組合約束並啟用干涉偵測，以確定確切的接觸點。例如，動畫展示角度約束，以評估發生接觸之前的運動範圍。

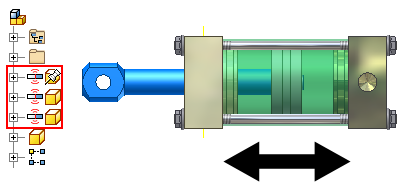

• 依需要建立接觸集並加入構件，以模擬元件之間的實際接觸並確定運動範圍。

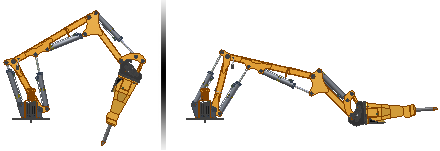

• 使用位置表現法在各種狀態 (例如最大延伸和最小延伸) 下儲存機構。

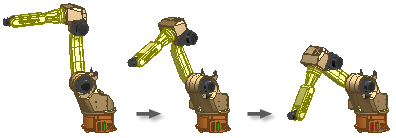

• 使用 Inventor Studio 動畫展示同步或順序移動。



• 使用動力學模擬環境以計算位移、速率、加速度和反作用力，而不必支付實體原型的昂貴費用。

• 使用應力分析環境以進行關於數位原型的結構靜態和模態應力分析研究。
