建立圓、橢圓、矩形、槽、多邊形、圓角和倒角。

當建立 2D 造型幾何圖形時，請先選取一個零件面或工作平面，以用做草圖平面。在空檔案中，選取草圖平面，然後再開始繪製草圖。

建立圓

圓工具可以用兩種方法建立環形造型：一個中心點和半徑，或相切於三條直線。

1. 按一下「草圖」頁籤 「建立」面板，然後選擇下列其中一項：

   • 中心點圓 可建立由圓的中心點和其半徑上的一點定義的圓。第一次點選設定中心點；第二次點選指定半徑。如果第二點在直線、弧、圓或橢圓上，則會套用相切約束。
   • 相切圓 可建立由圓的中心點和其半徑上的一點定義的圓。第一次點選設定中心點；第二次點選指定半徑。如果第二點在直線、弧、圓或橢圓上，則會套用相切約束。

2. 在圖形視窗中按一下，以設定圓的點或切線。

3. 移動游標，以預覽圓的半徑或切線。

4. 依需要繼續建立圓。

5. 若要退出，請按 Esc 或按一下另一個指令。

建立橢圓

「橢圓」工具透過您定義的中心點、長軸和短軸來建立橢圓造型。與其他任何曲線一樣，您可以修剪和延伸橢圓。

1. 按一下「草圖」頁籤 「建立」面板 「橢圓」。

2. 在圖形視窗中，按一下以建立橢圓中心點。

3. 依照中心線的指示，沿第一條軸線的方向移動游標。按一下以設定此軸線的方向和長度。

4. 移動游標來預覽第二軸線的長度，然後按一下來建立橢圓。

5. 若要退出，請按 Esc 或按一下另一個指令。

   秘訣: 偏移橢圓時，結果為精確的橢圓或關聯式雲形線。

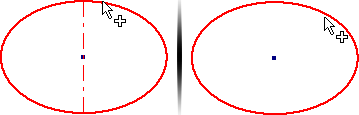

   如果您選取橢圓上靠近四分點的位置且軸線可見，則此偏移幾何圖形為橢圓。如果您選取橢圓上兩個四分點之間的位置且軸線不可見，則偏移幾何圖形為雲形線。



   偏移橢圓為非關聯式精確橢圓。偏移雲形線與原始橢圓的造型關聯。您可以在雲形線與橢圓之間建立一個標註，以控制偏移距離。

建立矩形

矩形工具透過兩次或三次點選，從角點或中心點建立矩形。

1. 按一下「草圖」頁籤 「建立」面板，然後選擇下列其中一項：

   • 兩點矩形 使用兩次點選定義對角點，來建立一個矩形。兩點矩形與草圖座標系統對齊。
   • 三點矩形 定義長度、方向以及相鄰的一側，來建立一個矩形。第一次點選設定一個角點，第二次點選設定一邊的方向和距離，第三次點選設定相鄰邊的距離。三點矩形可以有任何對齊關係。
   • 兩點中心點矩形 定義造型的中心點、寬度和長度，來建立一個矩形。第一次點選設定中心點，第二次點選設定一個角點。
   • 三點中心點矩形 定義中心點、方向以及相鄰邊，來建立一個矩形。第一次點選設定中心點，第二次點選設定一邊的方向和距離，第三次點選設定相鄰邊的距離。

2. 在圖形視窗中，按一下來設定第一點。

3. 移動游標，並點選第二點和第三點，具體取決於所繪製矩形的類型。

4. 若要退出，請按 Esc 或按一下另一個指令。

展示如何繪製兩點中心點矩形

展示如何繪製三點中心點矩形

建立槽

1. 按一下「草圖」頁籤 「建立」面板，然後選擇下列其中一項：

   • 中心到中心槽 定義槽弧中心點的放置和距離以及槽寬度，來建立一個線性槽。前兩次點選指定弧的中心點，第三次點選指定槽的寬度。
   • 整體槽 定義槽的方位、長度和寬度，來建立一個線性槽。前兩次點選指定槽中心線的起點和終點。第三次點選指定槽的寬度。
   • 中心點槽 定義槽中心點、槽弧中心點以及槽寬度，來建立一個線性槽。第一次點選指定槽中心點。第二次點選指定槽弧的中心點。第三次點選指定槽的寬度。
   • 三點弧槽 定義中心弧和槽寬度，來建立一個弧槽。前兩次點選設定槽中心弧的起點和終點；第三次點選設定槽弧的中心點。最後一次點選指定槽的寬度。
   • 中心到中心槽 定義槽的中心點、中心弧的端點以及槽寬度，來建立一個弧槽。第一次點選設定槽的中心點、第二次和第三次點選設定槽中心弧的起點和終點；第四次點選指定槽的寬度。

2. 在圖形視窗中，按一下來設定第一點。

3. 移動游標並點選第二、第三和第四點，具體取決於所繪製槽的類型。或者，在編輯欄位中輸入值，或按一下右鍵並輸入值。

4. 若要退出，請按 Esc 或按一下另一個指令。

建立多邊形

「多邊形」工具可建立具有多達 120 條邊的多邊形。

1. 按一下「草圖」頁籤 「建立」面板 「多邊形」。

2. 在「多邊形」對話方塊中，選擇下列其中一個選項：

   • 內切。使用兩條邊之間的頂點來決定多邊形的大小和方位。
   • 外切 。使用一條邊段的中點來決定多邊形的大小和方位。

3. 輸入您希望造型具有的邊數。

4. 在圖形視窗中，點選多邊形的中心點，然後拖曳以建立造型。

5. 若要退出，請按 Esc，按一下其他指令，或在「多邊形」對話方塊中按一下「完成」。

建立圓角

「圓角」工具可在兩條所選線的交點處建立圓形角點 (頂點)。您可以指定圓角弧的半徑，該弧與圓角所修剪或延伸的曲線相切。圓角可建立在互垂或平行的直線上，建立在同圓心弧、相交和不相交的弧、橢圓形弧、雲形線上，也可建立在弧和直線之間。

1. 按一下「草圖」頁籤 「建立」面板 「圓角」。

2. 在圖形視窗中，選取您要倒角的直線。

3. 在「2D 圓角」對話方塊中，輸入半徑。然後按一下「相等」，以建立半徑相等的圓角。

   若要預覽圓角，請將游標移到兩線共用的端點上。

   注意事項: 相交的直線會被修剪至圓角弧的端點。

4. (可選) 輸入其他半徑。半徑持續有效，直到您將其變更。

5. 依需要繼續選取要產生圓角的線。

6. 若要退出，請按 Esc，按一下其他指令，或關閉「2D 圓角」對話方塊。

建立倒角

「倒角」工具可在任意兩條非平行直線的相交處建立斜接角點。

1. 按一下「草圖」頁籤 「建立」面板 「倒角」。

2. 在「2D 倒角」對話方塊中，指定標註選項：

   • 建立標註 。選取此選項，以在草圖中包括對齊式標註，來指示倒角大小。
   • 等於參數 。將其他倒角的距離和角度，設定為在目前的例證中建立的第一個倒角值。依預設，「等於參數」處於打開狀態。將其除選可為倒角指定數值。

3. 選取您要建立的倒角類型，然後輸入距離值：

   • 等距 。是由自所選直線的點或交點的偏移距離來定義的。
   • 不等距 。是由自每條所選直線的點或交點的指定距離來定義的。輸入「距離 1」和「距離 2」。
   • 距離與角度 。是由與選取的第一條直線的角度和與選取的第二條直線交點的偏移距離來定義的。輸入距離與角度。

4. 在圖形視窗中，選取您要倒角的直線。

5. 建立其他倒角 (如果需要)。

6. 若要退出，請按 Esc，按一下其他指令，或在「2D 倒角」對話方塊中按一下「確定」。
