建立延伸分型面

「延伸分型面」指令可沿所選面和邊的切線或直紋延伸，以建立、編輯或刪除分型面。

透過延伸建立分型面

1. 在「公母模仁」頁籤中，按一下「延伸分型面」。

2. 在對話方塊中，選取切線或直紋延伸類型。

3. 在圖形視窗中，在塑膠零件上選取所需的面。



4. 在圖形視窗中，在塑膠零件上選取所需的邊。(可選) 選取「自動邊鏈」。

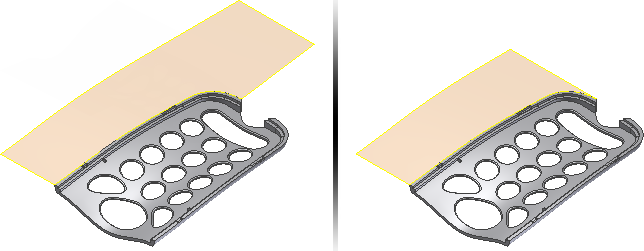

5. 按一下「套用」，以建立分型面。下列影像顯示了切線分型面 (左側) 和直紋分型面 (右側)。



編輯延伸生成的分型面

1. 於「模具設計」瀏覽器中的「分型面」下，在延伸生成的分型面節點上按一下右鍵，然後按一下「編輯特徵」。
2. 在「延伸分型面」對話方塊中，修改參數。
3. (可選) 在零件上選取新的面和邊。
4. 按一下「確定」。

刪除延伸生成的分型面

• 於「模具設計」瀏覽器中的「分型面」下，在延伸生成的分型面節點上按一下右鍵，然後按一下「刪除」。
