使用填充線型式

您可以編輯填充線型式、設定預設旋轉角度、將材料對映至填充線樣式，以及中斷在註解周圍繪製填充線。

「標準」和「填充線型式」控制圖面中的填充線。

填充線型式指定填充線屬性，例如樣式或比例。如果編輯填充線型式，則使用該型式的所有既有填充線物件均會變更 (僅保留取代)。

可以在「物件預設」中將填充線型式指定給剖面填充線物件和草圖填充線物件。然後，當您建立剖視圖填充線或草圖填充線時便會使用該填充線型式。

「標準」定義「材料填充線樣式預設」，以及「剖面填充線角度」的「預置值」。這兩個性質均可控制剖面視圖和其他類型的剖視圖中的填充線。

秘訣: 型式設定的變更僅對目前文件有效。請將型式儲存至型式資源庫，以使其可用於其他文件中。

編輯填充線型式

編輯填充線型式以設定剖面填充線和草圖填充線的預設填充線屬性。

  1. 選取「管理」頁籤 「型式與標準」面板 「型式編輯器」，開啟「型式與標準編輯器」。

  2. 在型式清單中，展開「填充線」，然後按一下所列示的某個填充線型式。

    秘訣: 若要建立填充線型式，請按一下「新建」並指定新型式的名稱。

  3. 在「填充線型式」面板上設定填充線屬性。

    • 從「樣式」清單中選取一種樣式。
    • 設定該樣式的「角度」、「比例」和「偏移」。
    • 選取「雙向」可建立將填充線按 90 旋轉所得的複本。
    • 如果適用，可以加入註釋

  4. 在清單中加入填充線樣式的步驟：

    • 從「樣式」清單中選取「其他」。
    • 在「選取填充線樣式」對話方塊中，選取要加入至「樣式」清單的填充線樣式對應的「提供」。
    • 選取要做為填充線型式中的預設樣式使用的填充線樣式。
    • 按一下「確定」，以關閉「選取填充線樣式」對話方塊。

  5. 從外部 PAT 檔案載入填充線樣式的步驟：

    • 從「樣式」清單中選取「其他」。
    • 在「選取填充線樣式」對話方塊中，按一下「載入」。
    • 在「載入填充線樣式」對話方塊中，按一下「路徑」按鈕，以顯示「選取填充線樣式檔」對話方塊。
    • 在「選取填充線樣式檔」對話方塊中，找到 PAT 檔案並選取它，然後按一下「開啟」。所選的 PAT 檔案中的有效填充線樣式會顯示在「載入填充線樣式」對話方塊中。
    • 選取一個或多個要載入的填充線樣式並按一下「確定」。
    • 在「選取填充線樣式檔」對話方塊中，選取要加入至填充線相關對話方塊的「樣式」清單中的填充線樣式對應的「提供」。
    • 選取要做為填充線型式中的預設樣式使用的填充線樣式。
    • 按一下「確定」，以關閉「選取填充線樣式」對話方塊。

  6. 按一下「儲存」，以將變更儲存至目前的文件中，然後按一下「完成」，關閉對話方塊。

注意事項: 若要使用一種填充線型式做為預設，請在「物件預設」中將該填充線型式指定給「剖面填充線」或「草圖填充線」物件類型。

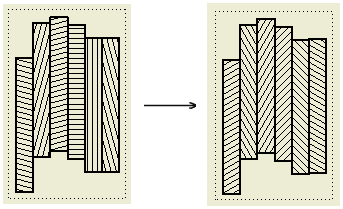

設定剖面視圖中的填充線樣式的預設旋轉角度

剖視圖的預設剖面填充線角度在「標準」型式窗格的「一般」頁籤上指定。剖視圖中的最終填充線旋轉包括預設剖面填充線角度和在「填充線型式」中定義的旋轉角度。

注意事項: 建立剖面視圖時會套用預設填充線旋轉角度。如果預設設定發生變更，既有剖面視圖會保持填充線旋轉角度做為性質取代。

  1. 選取「管理」頁籤 「型式與標準」面板 「型式編輯器」，開啟「型式與標準編輯器」。

  2. 在型式清單中，展開「填充線」，然後按一下所列示的某個填充線型式。

  3. 在「標準」視窗中的「一般」頁籤上，從「預置值」清單中選取「剖面填充線角度」。

  4. 編輯該旋轉角度清單。按一下「新建」可在清單中加入旋轉角度。按一下「刪除」可從清單中移除旋轉角度。

    注意事項:「預置值」清單中的角度使用度做為單位。您可以在「新增填充線角度」對話方塊中輸入 deg 或 rad 來指定單位。您在「新增填充線角度」對話方塊中按一下「確定」或「套用」後，會自動將以弳度為單位的值轉換為以度為單位的值。

  5. 按一下「儲存」以儲存編輯，並按一下「完成」以關閉「型式與標準編輯器」。

將材料對映至填充線樣式

材料與填充線樣式之間的對映可確定剖視圖中的填充線樣式。如果沒有為材料指定填充線樣式，則會使用目前填充線型式中的填充線樣式。

  1. 選取「管理」頁籤 「型式與標準」面板 「型式編輯器」，開啟「型式與標準編輯器」。

  2. 在型式清單中，展開「標準」，然後按一下列示的某個標準。

  3. 在「標準」視窗中，按一下「材料填充線樣式預設」頁籤。

  4. 在「預設填充線樣式」清單中，為加入對映的新材料選取預設填充線樣式。

  5. 在對映表格中建立材料清單：

    • 從零件檔中匯入材料 (按一下「自檔案...」)，或者從材料資源庫中匯入材料 (按一下「自資源庫」)。

      秘訣: 將「預設填充線樣式」變更為匯入的材料所需的填充線樣式。

    • 將材料手動加入到清單：請按一下表格中的最後一列，然後輸入材料名稱。

    • 若要對材料進行更名，請選取相應的列並輸入新材料名稱。

    • 若要從對映表格中刪除某材料，請選取該材料，在視窗中按一下右鍵，並按一下「刪除」。

  6. 將材料對映至填充線樣式：

    • 若要變更材料對映，請按一下「填充線樣式」欄位，並從清單中選取新的填充線樣式。
    • 若要同時變更多種材料的對映，請使用 Ctrl 或 Shift 選取多種材料。然後，按一下某種所選材料對應的「填充線樣式」欄位，並從清單中選取新填充線樣式。

  7. 按一下「儲存」，以將變更儲存至目前的文件中，然後按一下「完成」，關閉對話方塊。

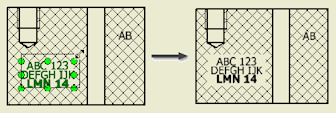

中斷在圖面註解周圍繪製填充線

在「文件設定」對話方塊的「圖面」頁籤上，選取「交叉填充線截取」選項，以中斷在剖視圖中的圖面註解周圍繪製填充線。

注意事項:
