分割、修剪或延伸曲線

分割曲線

在 2D 草圖中，「分割」指令會使用最近的相交曲線分割所選曲線，並保留標註。分割的兩段都將繼承原始曲線的「水平」、「垂直」、「平行」、「互垂」和「共線」約束。如有必要，會中斷「相等」和「對稱」約束。

在 3D 草圖中，「分割」指令會使用與面、工作平面或曲面的交點分割直線、弧或雲形線。

在曲線中點附近分割會影響最靠近游標的端點。如有多個交點，Inventor 會選取最近的交點。

1. 在草圖中，按一下「草圖」頁籤 「修改」面板 「分割」。
2. 在圖形視窗中，將游標移至曲線上，並暫停以預覽分割。
3. 按一下以分割曲線。
4. (可選) 按一下右鍵以切換至「修剪」或「延伸」，或按一下以建立其他分割。
5. 若要退出，請按一下右鍵並選擇「完成」、按 Esc 或選取其他指令。

修剪曲線

在 2D 草圖中，「修剪」指令會將曲線修剪至最近的相交曲線，或按照所選幾何圖形邊界的定義來修剪該幾何圖形。修剪作業會在修剪曲線的端點和邊界曲線之間建立重合約束。

在 3D 草圖中，「修剪」指令會修剪曲線以與面、工作平面或曲面相交。

1. 在草圖中，按一下「草圖」頁籤 「修改」面板 「修剪」 (2D) 或「3D 草圖」頁籤 「修改」面板 「修剪」 (3D)。

2. 在圖形視窗中，將游標移至曲線上並暫停以預覽修剪。

3. 按一下以修剪曲線。

   注意事項: 如果您選取一條沒有實際或虛擬交點的曲線，則「修剪」指令會刪除該曲線。

4. (可選) 按一下右鍵以切換至「分割」或「延伸」，或按一下以修剪其他曲線。

5. 若要退出，請按一下右鍵並選擇「完成」、按 Esc 或選取其他指令。

   秘訣: 若要暫時切換到「延伸」指令，請按住 Shift 並選取要延伸的一條或多條曲線，然後釋放 Shift 鍵。

透過定義邊界修剪幾何圖形 (2D 草圖)

1. 在草圖中，按一下「草圖」頁籤 「修改」面板 「修剪」。
2. 按 Ctrl 以選取幾何圖形 (非曲線段)。
3. 釋放 Ctrl 鍵。
4. 如果需要，選取要修剪的其他幾何圖形。
5. 在圖形視窗中，將游標暫停在曲線上來預覽修剪，然後按一下以完成修剪。
6. 若要退出，請按一下右鍵並選擇「完成」、按 Esc 或選取其他指令。

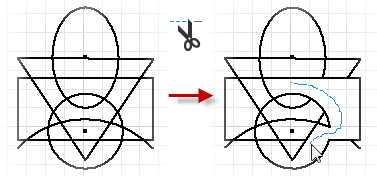

動態修剪曲線 (2D 草圖)

1. 在 2D 草圖中，按一下「草圖」頁籤 「修改」面板 「修剪」。

2. 在圖形視窗中，按滑鼠左鍵，將游標移至草圖上。

   Inventor 會修剪游標通過的所有直線和曲線。

3. 若要退出，請按一下右鍵並選擇「完成」、按 Esc 或選取其他指令。

延伸曲線

在 2D 草圖中，「延伸」指令會將曲線延伸至最近的相交曲線，或按照所選幾何圖形邊界的定義來延伸該幾何圖形。延伸作業會在延伸曲線的端點和邊界曲線之間建立重合約束。

在 3D 草圖中，「延伸」指令會延伸曲線以與面、工作平面或曲面相交。

1. 在草圖中，按一下「草圖」頁籤 「修改」面板 「延伸」 (2D) 或「3D 草圖」頁籤 「修改」面板 「延伸」(3D)。

2. 在圖形視窗中，將游標移至曲線上，並暫停以預覽延伸。

3. 按一下以延伸曲線。

4. (可選) 按一下右鍵以切換至「分割」或「修剪」，或按一下以延伸其他曲線。

   秘訣: 若要暫時切換到「修剪」指令，請按住 Shift 並選取要修剪的一條或多條曲線，然後釋放 Shift 鍵。

5. 若要退出，請按一下右鍵並選擇「完成」、按 Esc 或選取其他指令。

透過定義邊界延伸幾何圖形 (2D 草圖)

1. 在草圖中，按一下「草圖」頁籤 「修改」面板 「延伸」。
2. 按 Ctrl 以選取幾何圖形 (非曲線段)。
3. 釋放 Ctrl 鍵。
4. 如果需要，選取要延伸的其他幾何圖形。
5. 在圖形視窗中，將游標暫停在曲線上來預覽延伸，然後按一下以完成延伸。
6. 若要退出，請按一下右鍵並選擇「完成」、按 Esc 或選取其他指令。

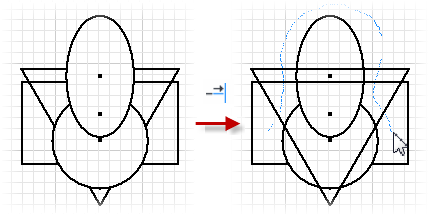

動態延伸曲線 (2D 草圖)

1. 在草圖中，按一下「草圖」頁籤 「修改」面板 「延伸」。

2. 在圖形視窗中，按滑鼠左鍵，將游標移至草圖上。

   Inventor 會延伸游標通過的所有直線和曲線。

3. 若要退出，請按一下右鍵並選擇「完成」、按 Esc 或選取其他指令。
