您可以使用「面」,從草繪式輪廓中建立面。(可以使用共用草圖做為輪廓。)
新增功能:2025
草圖造型以及新板金面與既有板金面之間的任何折彎或接縫將一起控制造型。如果需要,您可以使用共用草圖做為面的輪廓。
建立板金面時,您還可以取代「面」性質面板中的預設板金型式。這些設定包括展開圖如何展開以及面之間的折彎離隙設定。
將厚度加入至草圖輪廓,以建立板金面。下圖說明了如何建立基準特徵和獨立實體板金面。

您建立的第一個特徵是基準特徵。對於後續的板金面,在輪廓的一條線與既有板金邊重合時,系統會自動建立折彎。
 「建立」面板
「建立」面板  「面」
「面」 。指令啟動時,會自動打開輸入幾何圖形選取。
。指令啟動時,會自動打開輸入幾何圖形選取。 預設:面厚度方向由軟體設定。
 預設:面厚度方向由軟體設定。 翻轉:將材料厚度翻轉至所選輪廓的另一側。
 翻轉:將材料厚度翻轉至所選輪廓的另一側。 對稱:將材料厚度平均偏移至所選輪廓的兩側。
 對稱:將材料厚度平均偏移至所選輪廓的兩側。 接合:新面將成為所選實體的一部分。
 接合:新面將成為所選實體的一部分。 新實體:建立獨立於其他實體的新實體。
 新實體:建立獨立於其他實體的新實體。 「套用」。
「套用」。將面特徵加入至既有板金特徵時,「板金」性質面板會顯示其他參數。依預設,使用「面」指令時建立單一折彎。
繪製表示所要建立之板金面造型的輪廓。
在功能區上,按一下「板金」頁籤  「建立」面板
「建立」面板  「面」
「面」 。指令啟動時,會自動打開輸入幾何圖形選取。
。指令啟動時,會自動打開輸入幾何圖形選取。
輸入幾何圖形
「行為」指定建立實體幾何圖形的位置 (相對於草圖平面而言)。
 預設:面厚度方向由軟體設定。
 預設:面厚度方向由軟體設定。 翻轉:將材料厚度翻轉至所選輪廓的另一側。
 翻轉:將材料厚度翻轉至所選輪廓的另一側。 對稱:將材料厚度平均偏移至所選輪廓的兩側。
 對稱:將材料厚度平均偏移至所選輪廓的兩側。輸出
 接合。新面將成為所選實體的一部分。
 接合。新面將成為所選實體的一部分。 造型相符:依需要沿側邊延伸既有面和/或新面的造型,以符合選取的選項。
 造型相符:依需要沿側邊延伸既有面和/或新面的造型,以符合選取的選項。 均勻:延伸新面的造型,以符合選取的選項。
 均勻:延伸新面的造型,以符合選取的選項。 固定邊
 固定邊 完整半徑
 完整半徑 45 度
 45 度 90 度
 90 度 翻轉固定邊:按一下該選項以在相符邊處於固定狀態時修剪或延伸選取的邊。如果沒有選取,則順序會反轉。

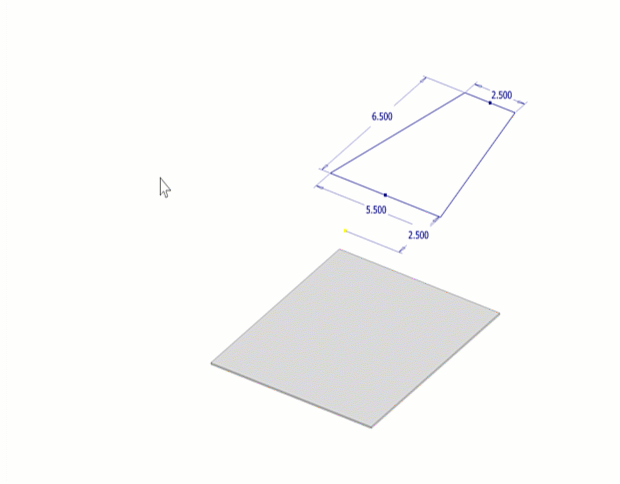

 翻轉固定邊:按一下該選項以在相符邊處於固定狀態時修剪或延伸選取的邊。如果沒有選取,則順序會反轉。以下影像描述了各種輸出選項。

折彎性質
使用預置預設值初始化。您可以使用您建立的自訂規則,或輸入值來取代規則。
折彎半徑,請執行以下其中一項作業:
展開規則:指定要套用至折彎的展開規則。
離隙造型:指定要使用的折彎離隙造型。從以下類型中進行選擇:
 預設 (直的)
 預設 (直的)
 撕裂
 撕裂
 圓形
 圓形
 直的
 直的
會根據選取的離隙造型,顯示離隙造型預設值。預設值來自板金規則,但可以取代。規則欄位包括:
折彎轉移:指定要在展開圖中展示的折彎幾何圖形條件。從以下類型中進行選擇:
 預設 (無)
 預設 (無) 無
 無 交點
 交點 直線
 直線 弧
 弧 修剪以供折彎
 修剪以供折彎執行以下作業之一:
 「套用」。
「套用」。
