位置表現法中的取代

位置表現法可以使您評估組合的替代運動狀態。透過建立這些項目的取代做為關係值或元件放置，可以建立多個位置表現法 (PosRep)，每種表現法會取得組合的不同解析狀態。

位置表現法可由父系組合、圖面視圖以及導出組合使用。它們僅用於運動評估，而不用於設計意圖變更。組合設計意圖中的任何變更 (例如，加入或刪除元件，或編輯組合特徵)，必須在主要位置表現法處於作用中時做出。

一個組合可用兩種主要方法呼叫次組合的位置表現法。第一種方法是將次組合設定為指定的位置表現法，類似於關聯性地呼叫設計視圖表現法。第二種方法是巢狀：父系組合中的位置表現法會取代次組合的位置表現法，設定該組合的位置表現法即可。

• 第一種方法應在父系組合的主要狀態獲得次組合位置表現法 (而非次組合的主要狀態) 的最佳定義時使用，例如，處於封閉位置的液壓汽缸。
• 第二種方法是較一般的方法，應在次組合的各種位置表現法幫助定義父系組合中的對應位置 表現法時使用。

工作流程 1：控制次組合內的位置表現法

1. 開啟包含具有位置表現法的次組合的組合檔案：

   • 從「開始」頁籤下載範例檔案 「啟動」面板 開啟 Samples\Models\Assemblies\Suspension\Suspension.iam

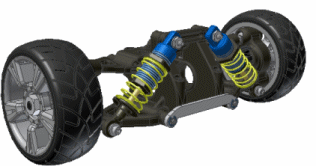

   請注意兩個減震器。



2. 展開第一個衝擊次組合 (Front 1.3 Shock:1) 的瀏覽器，然後展開 Representations 資料夾。

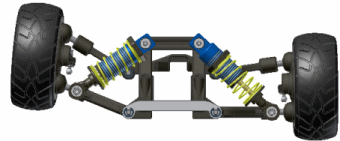

3. 注意「位置」節點，它表示次組合被設為其主要狀態。展開此資料夾，然後啟用既有的封閉位置表現法。注意父系組合透過抬起懸吊對衝擊的解決狀態的變更做出反應，來進行回應。



4. 關閉該檔案。請勿儲存變更。

工作流程 2：巢狀具有取代的位置表現法

1. 開啟包含次組合的組合檔案，並在主要組合中建立位置表現法：

   • 開啟 Samples\Models\Representations\Suspension\Suspension.iam。請注意兩個減震器。



2. 展開 Suspension.iam 組合的 Representations 資料夾，然後展開「位置」節點。

3. 使用滑鼠右鍵，按一下「位置」節點，然後選取「新建」。將新位置表現法更名為 Left Bump。

   我們目前已建立了頂層組合的位置表現法，它沒有取代，因此看起來像主要位置表現法。

4. 於第二個衝擊次組合 (Front 1.3 Shock:2) 上按一下滑鼠右鍵，然後選取「取代」。

5. 在「取代」對話方塊中，選擇「表現法」頁籤，然後勾選「取代」切換位置表現法，然後將位置表現法設為「封閉」。關閉該對話方塊。

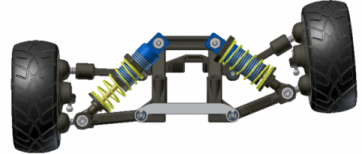

6. 頂層組合的 Left Bump 位置表現法目前正在巢狀減震器的封閉位置表現法。透過啟用頂層組合的主要位置表現法和 Left Bump 位置表現法，您可以快速地完全瞭解左側衝擊封閉的影響。



7. 保持檔案為開啟狀態，然後嘗試建立對其他物件的進一步取代，例如，右側衝擊，或約束。
