建立要進行結構造型建立的零件

為建立要進行結構造型建立的零件/iPart 提供以下工作流程：

• 建立零件/iPart，然後使軟體在建立過程中加入建立時所需的但缺少的工作平面和參數，以及「框架產生器」概述。
• 建立零件/iPart (包括用於建立的塑型要求)，以便在建立過程中僅自動加入「從動長度」特徵。

建議在要建立的零件中僅包括擠出特徵。如果必須加入其他特徵，請在建立之後建立。其他特徵可能會產生未預期的結果。

建立零件 － 自動修改

建立零件或 iPart 以在框架產生器中進行建立時，請使用擠出特徵，然後在「範圍」中選取「接合」作業。稍後，在將建立指令套用至零件/iPart 時，會自動加入建立所需的工作平面和參數。

1. 建立 2D 草圖。在一個草圖中包括所有必需特徵，例如圓角、倒角、孔等。

2. 加入所有必需標註和約束。

3. 擠出草圖。使用「接合」做為「範圍」作業。

4. 如果需要，請先將零件變為 iPart，再啟動建立程序。若要建立 iPart，請將擠出特徵的長度參數加入至 iPart 表格。

5. 在零件/ iPart 上使用建立指令。

   系統將顯示一個對話方塊，其中包含建立程序中自動修改零件的所有資訊。

建立零件 － 包括塑型要求

1. 建立兩個從 XY 平面偏移的工作平面。這些工作平面將用於起始工作平面和終止工作平面。

   起始工作平面的偏移值為 0。

   終止工作平面的偏移值為零件的基準長度。



2. 建立另一個參數，並為其指定任意名稱 (例如 B_L)，然後將其值設定為 1 英吋或 10 毫米 (公制標準)。



3. 定義以下三個參數以標註這些平面之間的距離：

   G_L 是對映為品類參數所需的基準長度。將其設定為匯出參數。

   G_OFFSET_START 可標註起始平面和剖面平面之間的距離，並且在框架產生器中顯示接合形式距離。模型建立期間，您可以使用 0 作為設定。

   G_OFFSET_END 可標註終止平面和剖面平面之間的長度距離減去 B_L 所得距離，並且在框架產生器中顯示接合形式距離。模型建立期間，您可以使用 0 作為設定。

4. 使用「從表面到表面」範圍擠出草圖。

   • 在「擠出」對話方塊中，按一下「輪廓」，然後在剖面平面上選取草圖。
   • 在「範圍」中，選取「從表面到表面」。按一下上選取箭頭，然後選取「起始平面」。按一下下選取箭頭，然後選取「終止平面」。
   • 按一下「確定」。

5. 編輯參數。

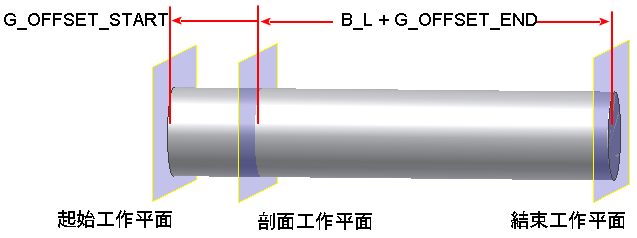

   起始平面 - 將距離設定為 -G_OFFSET_START。

   終止平面 - 將距離設定為 B_L+G_OFFSET_END。

6. 如果需要，請先將零件變為 iPart，再啟動建立程序。若要建立 iPart，請將擠出特徵的長度參數 B_L 加入至 iPart 表格。

7. 對零件執行建立指令。在「參數對映」頁籤上，選取「B_L」做為「基準長度」。按一下「確定」。

   使用所需的參數建立零件。加入「從動長度」特徵，並將其列示在瀏覽器中。不顯示包含其他修改資訊的對話方塊。
