調整或鎖住彈性軟管長度

建立彈性軟管佈線後，您可以編輯此軟管並變更軟管段的張力來調整其長度，也可以鎖住軟管長度。

鎖住軟管長度

若要精確計算軟管長度，您需要鎖住軟管長度，以防止元件移動或偏移時，軟管長度發生變更。鎖住軟管長度可避免軟管長度因為自適應而變更。有兩種方法可鎖住軟管長度：您可以使用「軟管長度」對話方塊直接鎖住彈性軟管長度，或在圖形視窗中為彈性軟管加入長度標註。

鎖住軟管長度後：

• 如果變更節點的位置，軟管長度值不會變更。
• 用於建立雲形線張力的擬合方式會轉換為「最小能量」方式，而不考量用來建立該雲形線的擬合方式。
• 僅可建立一般標註。
• 如果對幾何圖形的變更會導致目前的長度發生變更，則會產生違犯錯誤。

從「軟管長度」對話方塊鎖住彈性軟管長度

1. 啟用要調整的彈性軟管佈線。
2. 在功能區上，按一下「佈線」頁籤 「管理」面板 「軟管長度」。
3. 在「軟管長度」對話方塊中，選取「鎖住軟管長度」。
4. 按一下「套用」以套用變更。

使用長度標註指令鎖住彈性軟管長度

1. 啟用要調整的彈性軟管佈線。
2. 功能區 「3D 草圖」頁籤 「約束」面板 「一般標註」。
3. 為彈性軟管佈線加入長度標註。

為彈性軟管佈線加入長度標註，可在「軟管長度」對話方塊中啟用「鎖住軟管長度」設定。

手動調整軟管長度：

1. 啟用要調整的彈性軟管佈線。

2. 在功能區上，按一下「佈線」頁籤 「管理」面板 「軟管長度」。

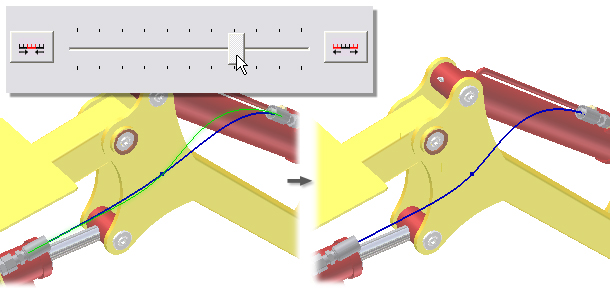

3. 在「編輯軟管長度」對話方塊中，按一下並拖曳滑棒，以調整軟管長度。滑塊可動態調整軟管的張力 (勁度)，來影響作用中軟管段的長度。

   • 將滑棒拖曳至左端以增加張力，同時縮短軟管段。
   • 將滑棒拖曳至右端以降低張力，同時延長軟管段。
   注意事項: 按一下箭頭，依設定的增量增大與減小勁度。

4. 按一下「套用」以套用變更。
